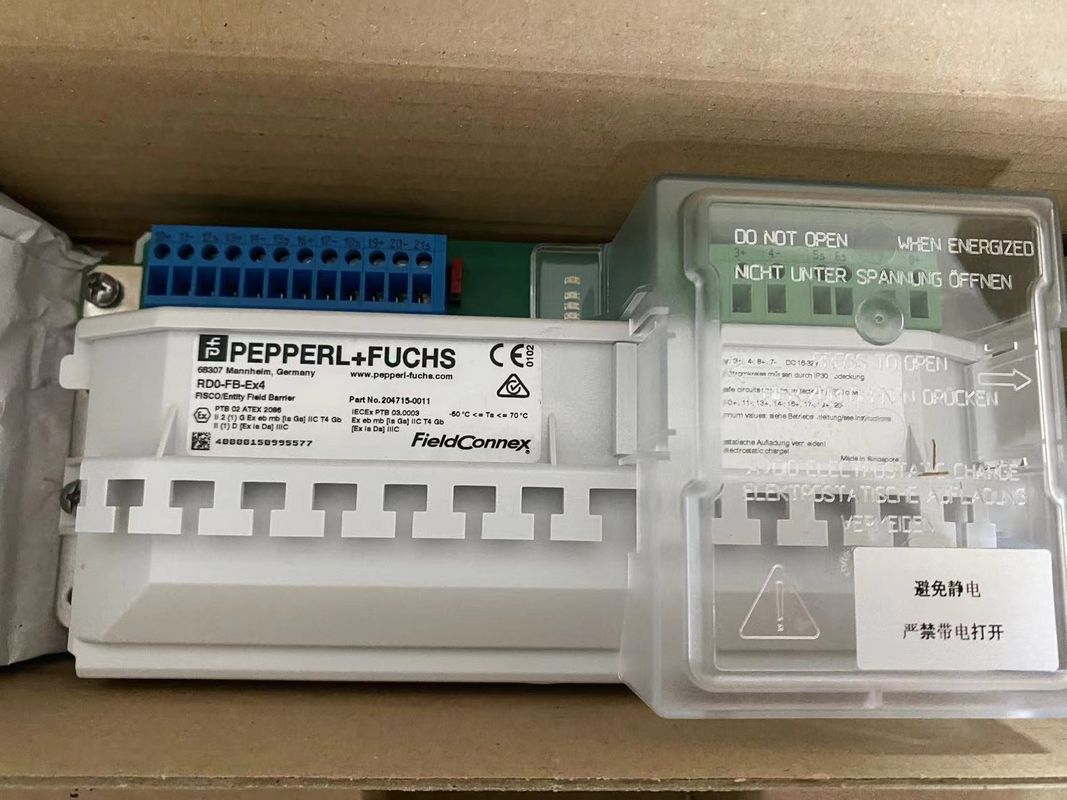

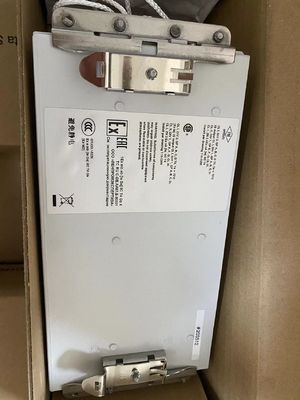

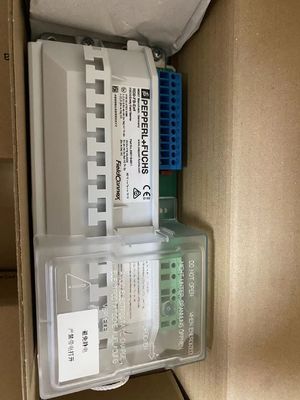

পণ্যের বিবরণঃ
প্রস্তুতকারক: Pepperl+Fuchs
পণ্য নং : RD0-FB-Ex4.*
পণ্যের ধরন: ফিল্ড ব্যারিয়ার
বৈশিষ্ট্যঃ
- 4 আউটপুট Ex ia IIC
- জোন ১/ডিভ ২-এ ফিল্ড ব্যারিয়ার
- জোন ০...১/ডিভ. ১-এর যন্ত্রপাতি
- আউটপুট প্রতি শর্ট সার্কিট বর্তমান সীমাবদ্ধতা
- ফাউন্ডেশনের জন্য ফিল্ডবাস H1 এবং PROFIBUS PA
- পাওয়ার, কম, এবং ত্রুটি এলইডি
- FISCO এবং সত্তা সমর্থন করে
- ইন্টিগ্রেটেড ক্যাবল টাইড-ডাউন
- সমস্ত গ্রাউন্ডিং পদ্ধতি সমর্থন করে
ফাংশন
ডিআইএন রেল মাউন্টের জন্য একটি ডিভাইস ক্যাপলার ফিল্ড ব্যারিয়ার, প্রতিটি আউটপুটে অন্তর্নিহিত নিরাপত্তা (এক্স আইএ / এক্স আইবি) এবং শর্ট সার্কিট বর্তমান সীমাবদ্ধতার সাথে 4 টি উপকরণ সংযুক্ত করে।এই ত্রুটি বা স্পোর্ট এ গরম কাজ সময় সেগমেন্ট সঠিক অপারেশন নিশ্চিত.
ট্রাঙ্কে উচ্চ শক্তি কোনও বিপজ্জনক অঞ্চলে সর্বাধিক তারের দৈর্ঘ্য এবং ডিভাইস গণনা সক্ষম করে। ইন্টিগ্রেটেড ফিল্ডবাস টার্মিনেটরের উচ্চ-উপলব্ধতার নকশা রয়েছে এবং এটি নির্বাচনযোগ্য।
স্থির বা প্লাগ-ইন স্ক্রু টার্মিনালগুলির একটি পছন্দ সহ আউটপুট টার্মিনালগুলি প্রতিটি ডিভাইসকে 1 টি সংযোগ করে। এলইডি ত্রুটি সমাধানকে সহজ করে তোলে এবং মেরামতের সময় হ্রাস করতে সহায়তা করে।FieldConnex এর উপর ভিত্তি করে যেকোনো গ্রাউন্ডিং এবং স্কিলিং ধারণা সম্ভব®ঘরের সমাধান।
প্রযুক্তিগত তথ্য
1সাধারণ বৈশিষ্ট্য
ডিজাইন / মাউন্টঃ ক্যাবিনেটের ইনস্টলেশন
2. ফিল্ড বাস সংযোগ
প্রধান ক্যাবল (ট্রাঙ্ক)
সংযোগঃ ইনপুট (ট্রাঙ্ক ইন): টার্মিনাল 3+, 4-, 5s
আউটপুট (ট্রাঙ্ক আউট): টার্মিনাল 7-, 8+, 6s
নামমাত্র ভোল্টেজঃ 32... 16 ভোল্ট ডিসি
নামমাত্র বর্তমানঃ 31 mA... 26 mA (লোড ছাড়া)
77 mA... 115 mA (প্রতিটি ইনপুট প্রতি 20 mA লোড)
120 mA... 209 mA (প্রতিটি ইনপুট প্রতি 40 mA লোড)
135 mA... 241 mA (সমস্ত আউটপুটগুলিতে শর্ট সার্কিট)
ভোল্টেজ ড্রপঃ ট্রাঙ্ক ইন থেকে ট্রাঙ্ক আউট সর্বোচ্চ ১০০ এমভি।
সংযোজক সংখ্যাঃ সর্বাধিক ৪টি প্রতি সেগমেন্ট
আউটপুট
আউটপুট প্রতি ডিভাইসের সংখ্যাঃ 1
সংযোগঃ আউটপুট 1: টার্মিনাল 10+, 11-, 12S ঢাল;
আউটপুট 2: টার্মিনাল 13+, 14-, 15S ঢাল;
আউটপুট 3: টার্মিনাল 16+, 17-, 18S ঢাল;
আউটপুট 4: টার্মিনাল 19+, 20-, 21S ঢাল
নামমাত্র ভোল্টেজঃ ১০... ১৩ ভোল্ট
নামমাত্র বর্তমানঃ সর্বোচ্চ ৪৩ এমএ
শর্ট সার্কিট বর্তমানঃ ৫০ এমএ
3. সূচক / অপারেটিং উপায়
এলইডি ভোল্টেজ ফিল্ডবাসঃ সবুজঃ চালু, বিদ্যমান বাস ভোল্টেজ
এলইডি অবস্থা আউটপুটঃ লাল ফ্ল্যাশিংঃ শর্ট সার্কিট
4গ্যালভানিক বিচ্ছিন্নতা
প্রধান তার / আউটপুটঃ EN 50020 অনুযায়ী, ভোল্টেজ সর্বোচ্চ মান 375 V দ্বারা বিচ্ছিন্নতা প্রভাবিত হয় না
5. নির্দেশিকা সম্মতি
বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য
নির্দেশিকা ২০১৪/৩০/ইইউঃ EN 61326-1:2013
6. স্ট্যান্ডার্ড সম্মতি
ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যতাঃ NE 21:2006
সুরক্ষার মাত্রাঃ IEC/EN 60529
ফিল্ডবাস স্ট্যান্ডার্ডঃ আইইসি ৬১১৫৮-২
আবহাওয়াঃ DIN IEC 721
ক্ষয় প্রতিরোধ ক্ষমতাঃ আইএসএ-এস৭১.০৪-১৯৮৫ অনুসারে, গুরুতরতা স্তর জি৩
7. পরিবেশগত অবস্থা
পরিবেশে তাপমাত্রাঃ -৫০... ৭০ ডিগ্রি সেলসিয়াস (৫৮... ১৫৮ ডিগ্রি ফারেনহাইট)
সংরক্ষণের তাপমাত্রাঃ -৪০... ৮৫ ডিগ্রি সেলসিয়াস (৪০... ১৮৫ ডিগ্রি ফারেনহাইট)
8যান্ত্রিক বিশেষ উল্লেখ
সংযোগের ধরন স্থায়ীঃ টার্মিনাল, প্লাগ-ইন টার্মিনাল
কোর ক্রস সেকশনঃ ২.৫ মিমি পর্যন্ত2
আবাসন: চিত্র ১ দেখুন
হাউজিং উপাদানঃ পলিকার্বোনেট
R... DIN রেল হাউজিং: পিএ ৬।6
সুরক্ষার মাত্রাঃ আইপি ২০
ভর: ১০৫০ গ্রাম
মাউন্টঃ ক্যাবিনেটে DIN রেল উপর মাউন্ট
9. বিপজ্জনক এলাকায় প্রয়োগের জন্য তথ্য
ইইউ টাইপ পরীক্ষার শংসাপত্রঃ PTB 02 ATEX 2086
প্রধান ক্যাবল (ট্রাঙ্ক)
সর্বোচ্চ নিরাপদ ভোল্টেজ Um ২৫৩ ভি এসি
আউটপুট
শক্তিঃ ৯৭৫ এমডব্লিউ
ভোল্টেজঃ 15.75 ভোল্ট
বর্তমানঃ ২৪৮ এমএ
সংশ্লিষ্ট মডেল:
| KCD2-SCD-EX1 |
NBB5-18GM50-E2-V1 |
| কেসিডি২-এসটিসি-এক্স১।20 |
NBB8-18GM60-A2-V1 |
| KFA6-DWB-EX1.D |
NBN3-F25F-E8-V1 |
| KFA6-SR2-Ex2.W |
NBN40-U1K-N0 |
| KFD0-CS-Ex1.50P |
NBN40-U4LK-N0 |
| KFD0-HMS-16 |
NBVB15-U1.Z2 |
| KFD0-RSH-1.4S.PS2 |
NCB5-18GM40-NO |
| KFD0-SD2-EX110100 |
NJ10-30GM-N-5M |
| KFD0-SD2-EX11045 |
NJ15-30GK-N |
| KFD2-UT2-1 |
NJ2-12GK-SN |
| কেএফডি২-সিডি১।32 |
এনজে২-১২জিএম-এন |
| কেএফডি২-সিডি-এক্স১।32 |
NJ4-12GK-SN |
| KFD2-HMM-16 |
NJ5-18GK-N |
| KFD2-SH-EX1.T |
NJ5-18GK-N-150 |
| KFD2-SH-Ex1.T.OP |
এনজে৫-১৮জিএম-এন |
| KFD2-SL2-EX2.B |
NJ8-18GK-N |
| KFD2-SR2-EX1.W |
RD0-FB-EX4 |
| KFD2-SR2-Ex2.W |
RD0-FB-EX4.COM |
| KFD2-STC5-1.2O |
SC3,5-G-N0 |
| KFD2-STC5-Ex1 |
SC3,5-G-N0-5M |
| KFD2-STC5-Ex1.H |
SC3,5-G-N0-6M |
| KFD2-UT2-1 |
SJ3,5-N |
| KFD2-VR4-EX126 |
SJ3,5-S1N |
| KFU8-UFC-1.D |
UPR-03 |
| KFU8-UFT |
V15-G-2M |
| K-HM26-2M-261533 |
Z 787 |
| NBB15-U1-E2 |
Z787.H |
| NBB15-U1-Z2 |
HIC2031 |
কোম্পানির পরিচিতিঃ
এচিভার্স অটোমেশন লিমিটেডের ইন্ডাস্ট্রিয়াল অটোমেশনের বাজারে ১০ বছরেরও বেশি অভিজ্ঞতা রয়েছে, যা কারখানার সিলড প্রোব, সেন্সর, ডিসিএস, আইসোলেটর বাধা, এইচএমআই, পিএলসি, অ্যাডাপ্টার,বেনটলি নেভাদা এর মতো ব্র্যান্ডের প্রোফিবাস সংযোগকারী এবং তারের, এন্ড্রেস+হাউজার, ইয়োকোগাওয়া, এমটিএল, অ্যালান-ব্র্যাডলি, পেপারল+ফুকস, রোজমাউন্ট, এএসসিও, স্নাইডার, লেন্জে, প্রো-ফেস, মিটসুবিশি, ওম্রন, লেন্জে, ডেল্টা, হানিওয়েল, সিমেন্স ইত্যাদি। আপনার যদি কোন অনুরোধ থাকে,দয়া করে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না.
সাফল্য অর্জনকারীদের প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: পণ্যগুলো কি আসল ওএমআই ইউনিট?
উত্তরঃ এই আইটেমগুলি অচিভার্স অটোমেশন লিমিটেড কর্তৃক প্রমাণিত হয়েছে যে এটি OEM বা স্বতন্ত্র তৃতীয় পক্ষের চ্যানেলের মাধ্যমে প্রাপ্ত আসল OEM ইউনিট।
প্রশ্ন: আপনি কিভাবে শিপমেন্টের ব্যবস্থা করবেন?
উত্তরঃ আমরা আপনার অনুরোধের ভিত্তিতে চালানের ব্যবস্থা করতে পারি। আমরা ফরওয়ার্ডারকে সহযোগিতা করেছি যিনি ভাল দামের সাথে ফেডেক্স, ডিএইচএল,টিএনটি এর মাধ্যমে চালানের ব্যবস্থা করতে পারেন।
প্রশ্ন: পণ্যের গ্যারান্টি কি?
উঃ এক বছরের ওয়ারেন্টি।
