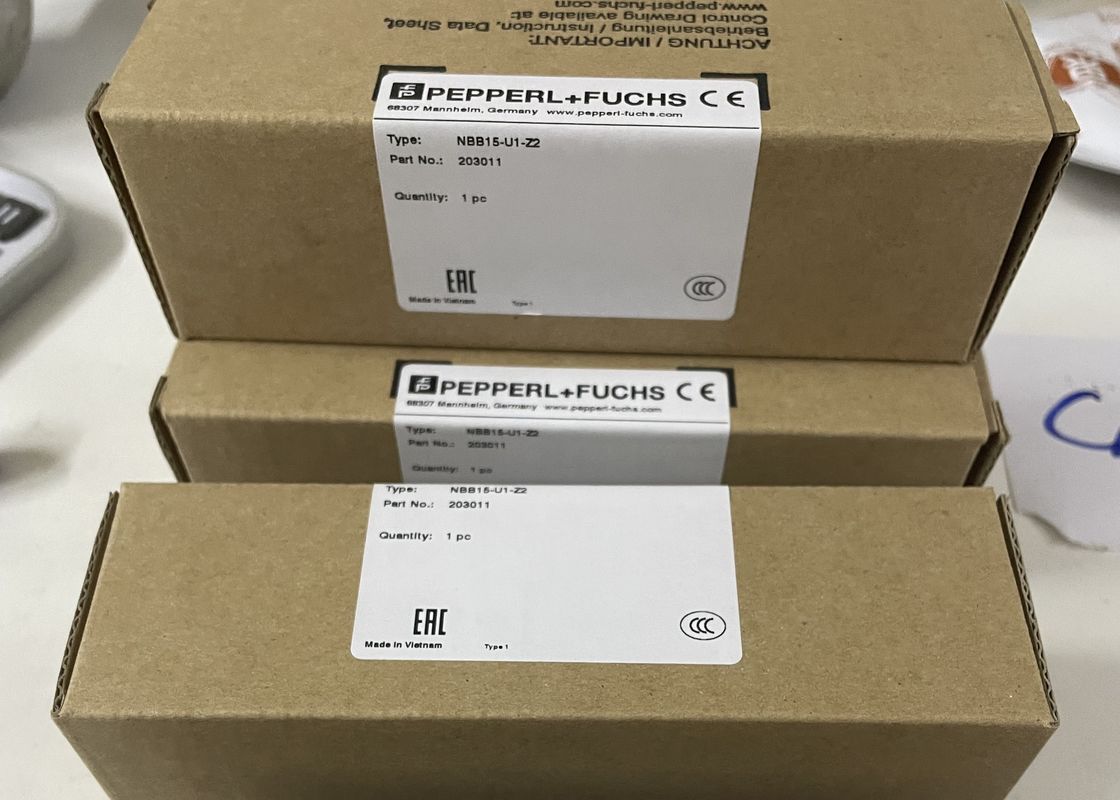

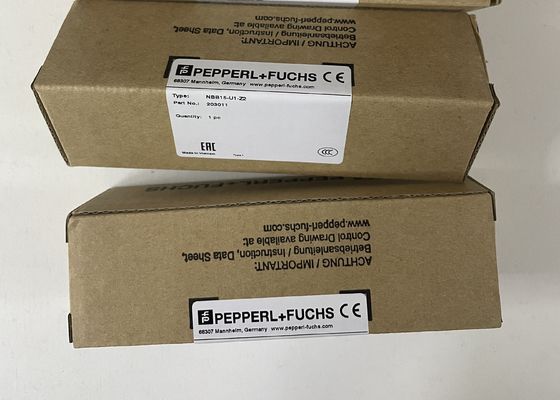

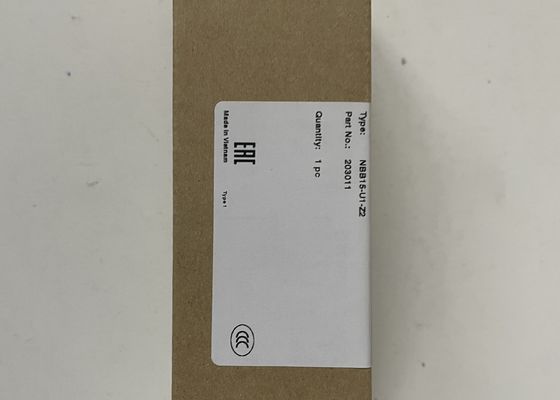

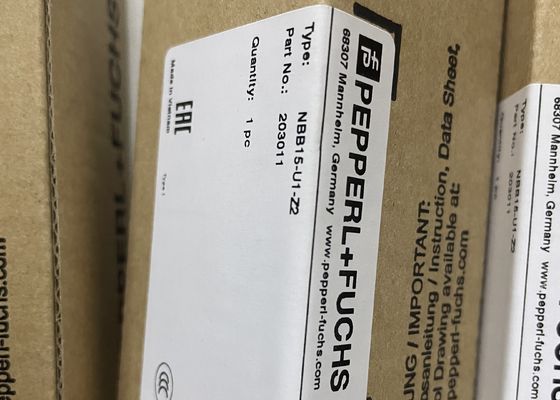

PEPPERL FUCHS ইন্ডাক্টিভ সেন্সর NBB15-U1-Z2

তথ্য পত্রের অংশঃ NBB15-U1-Z2 এর প্রযুক্তিগত তথ্য

পণ্যের বিবরণ

প্রস্তুতকারক: Pepperl+Fuchs

NBB15-U1-Z2

ইন্ডাক্টিভ সেন্সর NBB15-U1-Z2

সেন্সর হেড দ্বি-পথে এবং ঘোরানো যায়

১৫ মিমি ফ্লাশ

৩৬০ ডিগ্রি দৃশ্যমানতার জন্য ২টি এলইডি নির্দেশক

সুইচিং ফাংশনঃ স্বাভাবিকভাবে খোলা/বন্ধ (NO/NC)

আউটপুট টাইপ: দুই-ক্যার

নামমাত্র অপারেটিং দূরত্বঃ 15 মিমি

ইনস্টলেশনঃ ফ্লাশ

আউটপুট পোলারিটিঃ ডিসি

নিশ্চিত অপারেটিং দূরত্বঃ ০... ১২.১৫ মিমি

প্রকৃত অপারেটিং দূরত্বঃ 13.5... 16.5 মিমি সাধারণত 15 মিমি

রিডাকশন ফ্যাক্টর rAl: 0.3

রিডাকশন ফ্যাক্টর rCu: 0.3

রিডাকশন ফ্যাক্টর r304: 07

নামমাত্র রেটিং

অপারেটিং ভোল্টেজঃ 5... 60 ভোল্ট

স্যুইচিং ফ্রিকোয়েন্সিঃ ০... ৪০০ হার্জ

হাইস্টেরেসিসঃ সাধারণত ৫%

বিপরীত মেরুতা সুরক্ষাঃ বিপরীত মেরুতা সহনশীল

শর্ট সার্কিট সুরক্ষাঃ হ্যাঁ

ভোল্টেজ ড্রপঃ ≤ 5 ভোল্ট

আইএল এ ভোল্টেজ ড্রপ

ভোল্টেজ ড্রপ IL = 100 mA, স্যুইচিং এলিমেন্ট চালুঃ ... ৫ ভোল্ট

অপারেটিং কারেন্টঃ 2... 200 mA

অস্থায়ী স্রোতঃ ০... ০.৫ এমএ

স্যুইচিং স্টেট ইন্ডিকেটর: 2 LED, হলুদ

কার্যকরী নিরাপত্তা সংক্রান্ত পরামিতি

এমটিটিএফডিঃ ১১৩৩ এ

মিশনের সময় (TM): ২০ মিনিট

ডায়াগনস্টিক কভারেজ (ডিসি): ০ %

অনুমোদন এবং শংসাপত্র

EAC সম্মতিঃ TR CU 020/2011

ইউএল অনুমোদন: cULus তালিকাভুক্ত, সাধারণ উদ্দেশ্য

সিএসএ অনুমোদনঃ সিসিএসএ তালিকাভুক্ত, সাধারণ উদ্দেশ্য

সিসিসির অনুমোদনঃ চীন বাধ্যতামূলক শংসাপত্র (সিসিসি) দ্বারা প্রত্যয়িত

পরিবেশগত অবস্থা

পরিবেশে তাপমাত্রাঃ -২৫... ৮৫ °C (-১৩... ১৮৫ °F)

যান্ত্রিক বৈশিষ্ট্য

সংযোগের ধরনঃ স্ক্রু টার্মিনাল

সংযোগের জন্য তথ্যঃ এক টার্মিনাল সংযোগে একই কোর ক্রস সেকশন সহ সর্বোচ্চ দুটি কন্ডাক্টর মাউন্ট করা যেতে পারে!
টার্নিং টর্ক ১.২ এনএম + ১০%

কোর ট্রান্সসেকশনঃ ২.৫ মিমি পর্যন্ত

ন্যূনতম কোর ক্রস-সেকশনঃ তারের শেষের ফারুল ছাড়াই ০.৫ মিমি২, সংযোগকারী হাতা সহ ০.৩৪ মিমি২

সর্বাধিক কোর ক্রস-সেকশনঃ তারের শেষের ফারুল ছাড়াই 2.5 মিমি2, সংযোগকারী হাতা সহ 1.5 মিমি2

হাউজিং উপাদানঃ ইপোক্সি পাউডার লেপ সহ পিএ / ধাতু

চেহারা সনাক্তকরণঃ পিএ

সুরক্ষা ডিগ্রীঃ আইপি৬৮ / আইপি৬৯কে

ভরঃ 225 গ্রাম

দ্রষ্টব্যঃ টার্নিং টর্কঃ 1.8 এনএম (হাউজিং)

শিপিং ওজনঃ ১.৫ কেজি

শ্রেণীবিভাগ
