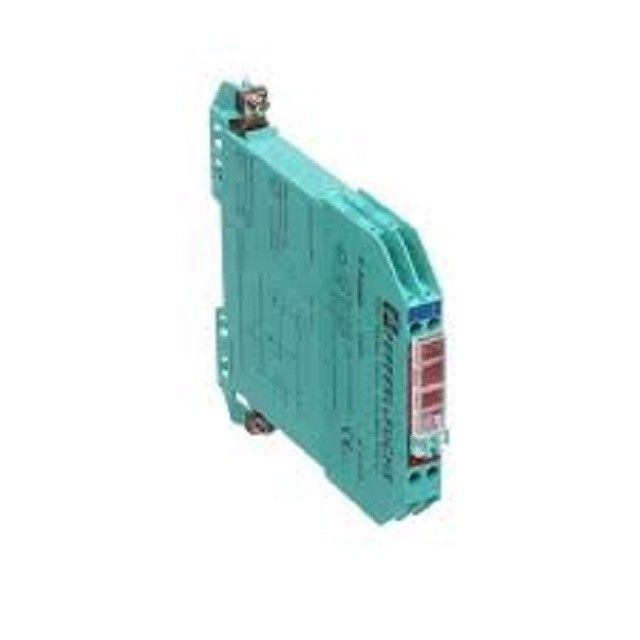

Pepperl+Fuchs Z787.H জেনার বাধা 2 চ্যানেল উচ্চ ক্ষমতা সংস্করণ
পণ্যের বিবরণঃ
প্রস্তুতকারক: Pepperl+Fuchs
পণ্য নং : Z787.H
পণ্যের ধরন: জেনার বাধা
বৈশিষ্ট্যঃ
- ২-চ্যানেল
- ডিসি সংস্করণ, ধনাত্মক মেরুতা
- ১০ μA এ ২৬.৫ ভোল্টেজ
- সিরিজ প্রতিরোধ সর্বোচ্চ 250 Ω
- ফিউজ নাম্বার ৮০ এমএ
- ডিআইএন রেল মাউন্টযোগ্য
- উচ্চ ক্ষমতা সংস্করণ
- ডায়োড রিটার্ন সহ
ফাংশন
জেনার বাধা নিরাপদ এলাকা থেকে বিপজ্জনক এলাকায় অগ্রহণযোগ্য উচ্চ শক্তি স্থানান্তরকে বাধা দেয়।
জেনার বাধা মধ্যে জেনার ডায়োড বিপরীত দিক সংযুক্ত করা হয়। ডায়োডগুলির ভাঙ্গন ভোল্টেজ স্বাভাবিক অপারেশন অতিক্রম করা হয় না। যদি এই ভোল্টেজ অতিক্রম করা হয়,নিরাপদ এলাকায় একটি ত্রুটির কারণে, ডায়োডগুলি পরিচালনা শুরু করে, যার ফলে ফিউজটি বিস্ফোরিত হয়। জেনার বাধা একটি ইতিবাচক মেরুতা রয়েছে, অর্থাৎ জেনার ডায়োডগুলির অ্যানোডগুলি গ্রাউন্ডেড।
এই উচ্চ ক্ষমতা সংস্করণ একটি ছোট সিরিয়াল প্রতিরোধের আছে এবং তাই ক্ষেত্র ডিভাইস উচ্চতর ভোল্টেজ প্রদান করে।
জেনার বাধা হ'ল বিপজ্জনক এলাকা থেকে সংকেত মূল্যায়ন করার জন্য।সুতরাং অন্তর্নিহিত নিরাপত্তা গণনার জন্য বর্তমান অনুমান শূন্য.
প্রয়োগের উপর নির্ভর করে, সিরিয়াল বা সমান্তরাল সংযোগের জন্য বর্ধিত বা হ্রাসপ্রাপ্ত অভ্যন্তরীণ নিরাপত্তা পরামিতি প্রযোজ্য। বিস্তারিত পরামিতিগুলির জন্য জেনার বাধা শংসাপত্রটি দেখুন।অ্যাপ্লিকেশন উদাহরণ Zener বাধা সিস্টেম বর্ণনা পাওয়া যাবে.
প্রযুক্তিগত তথ্য
1সাধারণ বৈশিষ্ট্য
প্রকারঃ ডিসি সংস্করণ, ধনাত্মক মেরুতা
2বৈদ্যুতিক স্পেসিফিকেশন
নামমাত্র প্রতিরোধঃ ২৪০ ওএম
সিরিজ প্রতিরোধঃ সর্বোচ্চ 250 Ω
ফিউজ রেটিংঃ ৮০ এমএ
3. বিপজ্জনক এলাকার সংযোগ
সংযোগঃ টার্মিনাল ১, ২, ৩, ৪
4নিরাপদ এলাকার সংযোগ
সংযোগঃ টার্মিনাল ৫, ৬, ৭, ৮
ওয়ার্কিং ভোল্টেজ
সরবরাহ চক্রঃ সর্বাধিক ২৭ ভোল্ট
পরিমাপ লুপঃ সর্বোচ্চ ২৬.৫ ভোল্ট ১০ এমএ এ
5. সম্মতি
সুরক্ষার মাত্রাঃ আইইসি ৬০৫২৯
6. পরিবেশগত অবস্থা
পরিবেশে তাপমাত্রাঃ -২০... ৬০ ডিগ্রি সেলসিয়াস (-৪... ১৪০ ডিগ্রি ফারেনহাইট)
সংরক্ষণের তাপমাত্রাঃ -২৫... ৭০ ডিগ্রি সেলসিয়াস (১৩... ১৫৮ ডিগ্রি ফারেনহাইট)
আপেক্ষিক আর্দ্রতাঃ সর্বাধিক ৭৫%, কনডেন্সেশন ছাড়াই
7যান্ত্রিক বিশেষ উল্লেখ
সুরক্ষার মাত্রাঃ আইপি ২০
সংযোগঃ স্ক্রু টার্মিনাল
কোর ক্রস সেকশনঃ সর্বোচ্চ ২x২.৫... মিমি2
ভর: প্রায় ১৫০ গ্রাম
মাত্রা: 12.5 x 115 x 116 মিমি (0.5 x 4.5 x 4.6 ইঞ্চি) (W x H x D)
উচ্চতা: ১১৫ মিমি
প্রস্থঃ 12.5 মিমি
গভীরতা: ১১৬ মিমি
নির্মাণের ধরনঃ মডুলার টার্মিনাল হাউজিং, সিস্টেমের বর্ণনা দেখুন
মাউন্টঃ EN 60715 অনুযায়ী 35 মিমি DIN মাউন্ট রেলের উপরঃ2001
