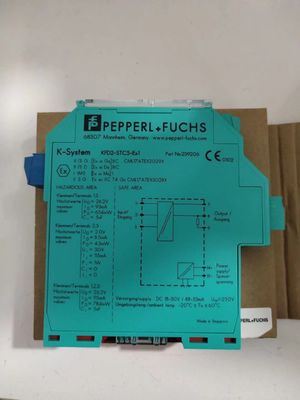

1সাধারণ বৈশিষ্ট্য
সিগন্যালের ধরনঃ অ্যানালগ ইনপুট
2. কার্যকরী নিরাপত্তা সংক্রান্ত পরামিতি
নিরাপত্তা সততা স্তর (SIL): এসআইএল ২
3সরবরাহ
সংযোগঃ পাওয়ার রেল বা টার্মিনাল 14+, 15-
নামমাত্র ভোল্টেজঃ 18... 30 ভোল্ট ডিসি
রিপল: সরবরাহ সহনশীলতা মধ্যে
শক্তি অপচয়ঃ সর্বাধিক লোড এ ≤ 1 W
বিদ্যুৎ খরচঃ সর্বাধিক লোড এ ≤ ১.৬ W
4ইনপুট
সংযোগ দিকঃ মাঠের পাশ
সংযোগঃ টার্মিনাল ১+, ২, ৩
ইনপুট সিগন্যালঃ ৪... ২০ এমএ
ওপেন সার্কিট ভোল্টেজ/শর্ট সার্কিট বর্তমানঃ টার্মিনাল 1+, 3: 23 V / 25 mA
ইনপুট প্রতিরোধঃ সর্বোচ্চ ২৬৫ ওএম টার্মিনাল ২, ৩, সর্বোচ্চ ৩৩০ ওম টার্মিনাল ১+, ৩
উপলব্ধ ভোল্টেজঃ 20 mA এ ≥ 16 V; 4 mA এ ≥ 20 V, টার্মিনাল 1+, 3
5. আউটপুট
সংযোগ দিকঃ নিয়ন্ত্রণ পাশ
সংযোগঃ টার্মিনাল ৭+, ৮, ৯ (সিঙ্ক)
টার্মিনাল ৭, ৮+, ৯+ (উত্স)
অতিরিক্ত তথ্য দেখুন
লোডঃ ০... ৮০০ ওম
আউটপুট সিগন্যালঃ ৪... ২০ এমএ (ওভারলোড > ২৫ এমএ)
রিপল: সর্বোচ্চ ৫০ μA rms
বাহ্যিক সরবরাহ (লুপ): ২... ৩০ ভোল্ট ডিসি
যদি বাহ্যিক ভোল্টেজ > 19 V হয়, তাহলে একটি লোড ≥ ((V - 19) / 0.02) Ω প্রয়োজন। V বাহ্যিক ভোল্টেজের মানকে উপস্থাপন করে।
টার্মিনাল 9 এ অভ্যন্তরীণ 250 Ω প্রতিরোধকটি লোড হিসাবে ব্যবহার করা যেতে পারে।
6স্থানান্তর বৈশিষ্ট্য
বিচ্যুতিঃ 20 °C (68 °F), 4... 20 mA এ
≤ 10 μA including calibration, linearity, hysteresis, loads and fluctuations of supply voltage ≤ 10 μA including calibration, linearity, hysteresis, load and fluctuations of supply voltage ≤ 10 μA including calibration, linearity, hysteresis, loads and fluctuations of supply voltage
পরিবেষ্টিত তাপমাত্রার প্রভাবঃ ≤ 0.25 μA/K
ফ্রিকোয়েন্সি রেঞ্জঃ ক্ষেত্রের পাশ থেকে কন্ট্রোল সাইডেঃ 0.5 Vpp সিগন্যালের সাথে ব্যান্ডউইথ 0... 7.5 kHz (-3 dB)
কন্ট্রোল সাইড ফীল্ড সাইডেঃ 0.5 Vpp সিগন্যালের সাথে ব্যান্ডউইথ 0.3... 7.5 kHz (-3 dB)
নিষ্পত্তি সময়ঃ ২০০ মাইক্রো সেকেন্ড
উত্থান/পতনের সময়ঃ ১০০ μs
7গ্যালভানিক বিচ্ছিন্নতা
আউটপুট/পাওয়ার সাপ্লাইঃ কার্যকরী বিচ্ছিন্নতা, নামমাত্র বিচ্ছিন্নতা ভোল্টেজ 50 ভি এসি
8. সূচক/সেটিংস
প্রদর্শন উপাদানঃ এলইডি
লেবেলিংঃ সামনের দিকে লেবেল করার জায়গা
9. সম্মতি
ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যতাঃ NE 21:2012
EN 61326-3-2:2008
সুরক্ষার মাত্রাঃ আইইসি ৬০৫২৯ঃ2001
বৈদ্যুতিক শক থেকে সুরক্ষাঃ ইউএল ৬১০১০-১ঃ2012
10. পরিবেশগত অবস্থা
পরিবেশে তাপমাত্রাঃ -২০... ৭০ ডিগ্রি সেলসিয়াস (-৪... ১৫৮ ডিগ্রি ফারেনহাইট)
11যান্ত্রিক বিশেষ উল্লেখ
সুরক্ষার মাত্রাঃ আইপি ২০
সংযোগঃ স্ক্রু টার্মিনাল
ভর: প্রায় ১৫০ গ্রাম
মাত্রা: 20 x 124 x 115 মিমি (0.8 x 4.9 x 4.5 ইঞ্চি) (W x H x D), হাউজিং টাইপ B2
উচ্চতা: ১২৪ মিমি
প্রস্থঃ ২০ মিমি
গভীরতা: ১১৫ মিমি
মাউন্টঃ EN 60715 অনুযায়ী 35 মিমি DIN মাউন্ট রেলের উপরঃ2001
