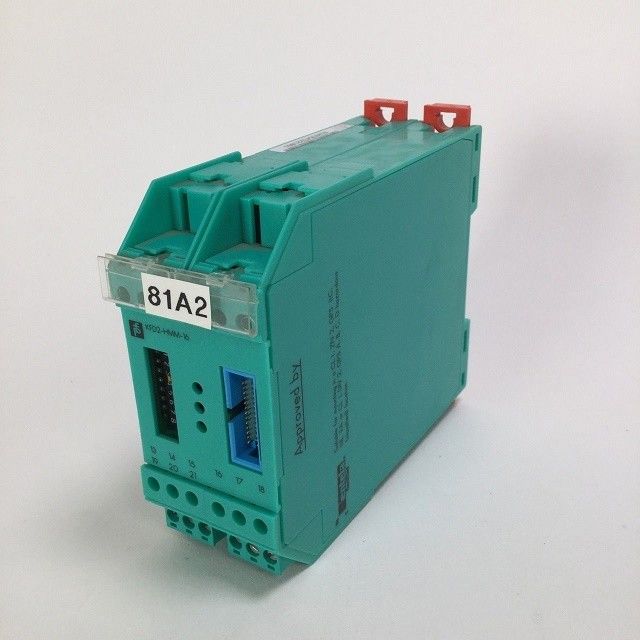

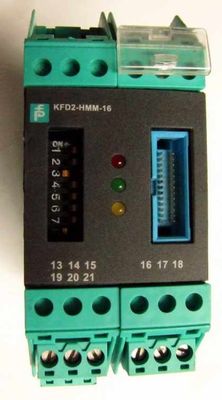

হার্ট মাল্টিপ্লেক্সার মাস্টার পিপারল ফুচস Kfd2 হুম 16

পণ্যের বিবরণঃ
প্রস্তুতকারক: Pepperl+Fuchs
পণ্য নং : KFD2-HMM-16
পণ্যের ধরনঃ হার্ট মাল্টিপ্লেক্সার মাস্টার

বৈশিষ্ট্যঃ

• ১৬ চ্যানেল
• 24 ভি ডিসি সরবরাহ (পাওয়ার রেল)
• হার্ট ফিল্ড ডিভাইস ইনপুট (পর্যালোচনা ৫ থেকে ৭)
• 15 KFD0-HMS-16 স্লেভ ইউনিট পর্যন্ত সংযুক্ত করা যেতে পারে
• IEC/EN 61508 অনুসারে SIL 3 পর্যন্ত

ফাংশন

এই হার্ট মাল্টিপ্লেক্সার মাস্টার 256 অ্যানালগ ক্ষেত্রের যন্ত্রপাতি পর্যন্ত পরিচালনা করে। হার্ট মাস্টারের অন্তর্নির্মিত দাস ইউনিট প্রথম 16 ক্ষেত্রের যন্ত্রপাতি পরিচালনা করে।যদি 16 টিরও বেশি ক্ষেত্রের যন্ত্রপাতি প্রয়োজন হয়, আরো ১৫টি হার্ট মাল্টিপ্লেক্সার স্লেভ কেএফডি০-এইচএমএস-১৬ সংযুক্ত করা যাবে।

স্লেভ ইউনিটগুলি 14 পিনের ফ্ল্যাট ক্যাবল দিয়ে মাস্টারের সাথে সংযুক্ত করা হয়। রিবন ক্যাবলের সংযোগকারী ইন্টারফেস এবং পাওয়ার সাপ্লাইয়ের সংযোগকারীদের সাথে একই হাউজিংয়ের দিকে পাওয়া যায়।

অ্যানালগ সংকেতগুলি প্রতিটি ইউনিটের জন্য একটি 26-পিন ফ্ল্যাট তারের মাধ্যমে পৃথকভাবে একটি টার্মিনেশন বোর্ডের সাথে সংযুক্ত করা হয়। অ্যানালগ পরিমাপ সার্কিটের হার্ট সংকেতের জন্য ষোলটি ক্যান সংরক্ষিত।বাকি ১০ জনকে মাটিতে পাঠানো হবে।.

এই ইউনিটটি অপসারণযোগ্য টার্মিনাল দিয়ে ডিজাইন করা হয়েছে এবং পাওয়ার রেলের সাথে সংযুক্ত করা যেতে পারে।

প্রযুক্তিগত তথ্য

1পণ্যের বর্ণনা

হার্ট মাল্টিপ্লেক্সার মাস্টার

2. কার্যকরী নিরাপত্তা সংক্রান্ত পরামিতি

নিরাপত্তা সততা স্তর (SIL): এসআইএল ৩

3সরবরাহ

সংযোগঃ টার্মিনাল ১৭+, ১৮

নামমাত্র ভোল্টেজঃ 20... 32 ভোল্ট DC সাধারণত 100 mA এ

বিদ্যুৎ খরচঃ সর্বোচ্চ ৩ ওয়াট

4. হার্ট সিগন্যাল চ্যানেল (অ-নিরাপদ)

সম্মতিঃ হার্ট ফিল্ড ডিভাইস ইনপুট (পর্যালোচনা ৫ থেকে ৭)

সংযোগঃ অ্যানালগ সংযোগের জন্য ২৬ পিনের ফ্ল্যাট ক্যাবল

KFD2-HMM-16 এবং KFD0-HMS-16 এর মধ্যে মাস্টার-স্লেভ সংযোগের জন্য 14-পিন ফ্ল্যাট ক্যাবল

ফুটো প্রবাহঃ < 3 μA -20... 85 °C (-4... 185 °F) এ

টার্মিনেশন রেজিস্টার: বাহ্যিক 230... 500 Ω স্ট্যান্ডার্ড (১০০০ Ω পর্যন্ত সম্ভব)

আউটপুট ভোল্টেজঃ ≥ ৪০০ এমভি_{এস এস}(উপরোক্ত টার্মিনেটর প্রতিরোধের সাথে)

আউটপুট প্রতিরোধেরঃ 100 Ω বা তার কম, ক্যাপাসিটিভ কপলিং

ইনপুট ইম্পেড্যান্সঃ হার্ট স্পেসিফিকেশন অনুযায়ী

ইনপুট ভোল্টেজ পরিসীমাঃ 0.০৮... ৪ ভোল্ট_{এস এস}স্থানীয় রেফারেন্স হিসাবে ± 5.2V

5. ইন্টারফেস

স্থানান্তর হারঃ 9600, 19200, অথবা 38400 বিট/সেকেন্ড (ব্যবহারকারীর দ্বারা DIL সুইচ (2 এবং 3) দিয়ে নির্বাচনযোগ্য)

প্রকারঃ আরএস-৪৮৫, ২-ডায়ার মাল্টিড্রপ

ঠিকানা নির্বাচনঃ ডিআইএল সুইচ দ্বারা নির্বাচিত 31 টি সম্ভাব্য ঠিকানার মধ্যে একটি (4... 8)

6. সূচক/সেটিংস

নিয়ন্ত্রণ উপাদানঃ ডিআইপি সুইচ

কনফিগারেশনঃ ডিআইপি সুইচ দিয়ে

লেবেলিংঃ সামনের দিকে লেবেল করার জায়গা

7. সম্মতি

সুরক্ষার মাত্রাঃ আইইসি ৬০৫২৯ঃ2001

8. পরিবেশগত অবস্থা

পরিবেশে তাপমাত্রাঃ -২০... ৬০ ডিগ্রি সেলসিয়াস (-৪... ১৪০ ডিগ্রি ফারেনহাইট)

9যান্ত্রিক বিশেষ উল্লেখ

সুরক্ষার মাত্রাঃ আইপি ২০

সংযোগঃ স্ক্রু টার্মিনাল

ভর: প্রায় ২৫০ গ্রাম

মাত্রা: 40 x 107 x 115 মিমি (1.6 x 4.2 x 4.5 ইঞ্চি) (W x H x D), হাউজিং টাইপ C1

উচ্চতা: ১০৭ মিমি

প্রস্থঃ ৪০ মিমি

গভীরতা: ১১৫ মিমি

মাউন্টঃ EN 60715 অনুযায়ী 35 মিমি DIN মাউন্ট রেলের উপরঃ2001
