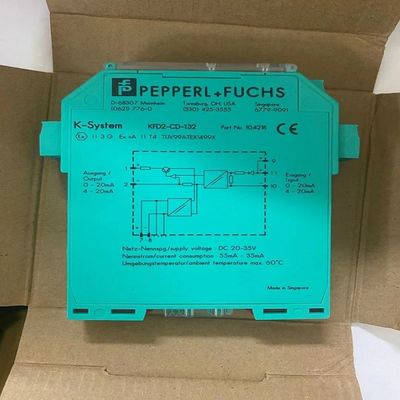

Pepperl+Fuchs KFD2-CD-1.32 বর্তমান ড্রাইভার 1 চ্যানেল সিগন্যাল কন্ডিশনার
পণ্যের বিবরণঃ
প্রস্তুতকারক: Pepperl+Fuchs
পণ্য নং : KFD2-CD-1.32
পণ্যের ধরনঃ বর্তমান ড্রাইভার
বৈশিষ্ট্যঃ
- ১-চ্যানেল সিগন্যাল কন্ডিশনার
- 24 ভি ডিসি সরবরাহ (পাওয়ার রেল)
- ইনপুট বর্তমান 0 mA... 20 mA
- আউটপুট বর্তমান 0 mA... 20 mA
- নির্ভুলতা ০.১%
- IEC/EN 61508 অনুসারে SIL 2 পর্যন্ত
ফাংশন
এই সিগন্যাল কন্ডিশনার ফিল্ড সার্কিট এবং কন্ট্রোল সার্কিটগুলির মধ্যে গ্যালভানিক বিচ্ছিন্নতা প্রদান করে।
ডিভাইসটি আই / পি রূপান্তরকারী, বৈদ্যুতিক ভালভ এবং ফিল্ডে অবস্থান নির্ধারণকারীকে চালিত করে।
ডিভাইসে বর্তমান ইনপুট এবং বর্তমান আউটপুট রয়েছে।
টার্মিনাল 9 পর্যন্ত সিরিজ একটি বর্তমান সীমা সার্কিট ক্ষতি থেকে ডিভাইস রক্ষা করে। ইনপুট এ সর্বাধিক ভোল্টেজ ড্রপ 4 ভি ডিসি,একাধিক গ্যালভানিকভাবে বিচ্ছিন্ন আউটপুট বজায় রাখার জন্য কম ভোল্টেজ ড্রপ কারণে একাধিক ডিভাইস সংযোগ করার অনুমতি দেয় (সিগন্যাল ডুপ্লিকেশন).
খোলা সার্কিট ভোল্টেজটি 1 এবং 2 টার্মিনালগুলিতে অনুমোদিত সরবরাহ ভোল্টেজ পরিসরের মধ্যে 24 ভি ডিসি। সর্বাধিক লোড যা প্রয়োগ করা যেতে পারে তা 850 ওএম।
প্রযুক্তিগত তথ্য
1সাধারণ বৈশিষ্ট্য
সিগন্যালের ধরনঃ অ্যানালগ আউটপুট
2. কার্যকরী নিরাপত্তা সংক্রান্ত পরামিতি
নিরাপত্তা সততা স্তর (SIL): এসআইএল ২
3সরবরাহ
সংযোগঃ পাওয়ার রেল বা টার্মিনাল 7+, 8-
নামমাত্র ভোল্টেজঃ 20... 35 ভোল্ট ডিসি
রিপল: সরবরাহ সহনশীলতা মধ্যে
নামমাত্র বর্তমানঃ ≤ ৫০ এমএ
শক্তি অপচয়ঃ 1.4 W
4ইনপুট
সংযোগ দিকঃ নিয়ন্ত্রণ পাশ
সংযোগঃ টার্মিনাল ৯+, ১০, ১১+
ভোল্টেজ ড্রপঃ প্রায় ৪ ভোল্ট ২০ এমএ এ
সীমাঃ ইনপুট বর্তমানঃ প্রায় ≤40 mA; ইনপুট ভোল্টেজঃ ≤35 V
ট্রান্সমিশন রেঞ্জঃ ০... ২০ এমএ
ভোল্টেজঃ ≤ ৪ ভোল্ট ২০ এমএ এ
5. আউটপুট
সংযোগ দিকঃ মাঠের পাশ
সংযোগঃ টার্মিনাল 1+, 2-
ভোল্টেজঃ ১৭ ভোল্ট ২০ এমএ
বর্তমানঃ ০... ২০ এমএ
লোডঃ সর্বোচ্চ ৮৫০ ওএম
6. সূচক/সেটিংস
প্রদর্শন উপাদানঃ এলইডি
লেবেলিংঃ সামনের দিকে লেবেল করার জায়গা
7. সম্মতি
সুরক্ষার মাত্রাঃ আইইসি ৬০৫২৯ঃ2001
বৈদ্যুতিক শক থেকে সুরক্ষাঃ ইউএল ৬১০১০-১ঃ2012
8. পরিবেশগত অবস্থা
পরিবেশে তাপমাত্রাঃ -২০... ৬০ ডিগ্রি সেলসিয়াস (-৪... ১৪০ ডিগ্রি ফারেনহাইট)
9যান্ত্রিক বিশেষ উল্লেখ
সুরক্ষার মাত্রাঃ আইপি ২০
সংযোগঃ স্ক্রু টার্মিনাল
ভর: প্রায় ১০০ গ্রাম
মাত্রা: 20 x 107 x 115 মিমি (0.8 x 4.2 x 4.5 ইঞ্চি) (W x H x D), হাউজিং টাইপ B1
উচ্চতা ১০৭ মিমি
প্রস্থ ২০ মিমি
গভীরতা ১১৫ মিমি
মাউন্টঃ EN 60715 অনুযায়ী 35 মিমি DIN মাউন্ট রেলের উপরঃ2001
