mtl5541 অভ্যন্তরীণভাবে নিরাপদ 4–20mA হার্ট গ্যালভানিক আইসোলেটর
বর্ণনা:
প্রস্তুতকারক:এমটিএল
পণ্য এনo : MTL5531
https://www.achievers-automation.comআরো পণ্য
এন্টারপ্রাইজের জন্য নির্ভরযোগ্য শিল্প উপাদান সোর্সিং
এই শিল্প অটোমেশন উপাদানটি এন্টারপ্রাইজ সংগ্রহের জন্য সরবরাহ করা হয়। মেড-টু-অর্ডার এবং ফরোয়ার্ড ডেলিভারি সমর্থিত, প্রতি অনুসন্ধানে উদ্ধৃত মূল্যের সাথে।
সোর্সিং ঝুঁকি কমাতে, অর্ডার প্লেসমেন্টের আগে মডেল নিশ্চিতকরণ, শর্ত স্পষ্টকরণ এবং লিড টাইম অনুমানের জন্য সমর্থন সহ প্রতিটি অর্ডার পৃথকভাবে পরিচালনা করা হয়। অংশীদারদের প্রত্যাশা পরিচালনা করতে এবং আত্মবিশ্বাসের সাথে লেনদেন সম্পূর্ণ করতে সহায়তা করার জন্য স্পষ্ট উদ্ধৃতি শর্তাবলী এবং ধারাবাহিক যোগাযোগ প্রদান করা হয়। প্রয়োজনে অতিরিক্ত যাচাই বা স্পষ্টীকরণ উপলব্ধ, পেশাদার সংগ্রহ এবং দীর্ঘমেয়াদী সহযোগিতা সমর্থন করে।

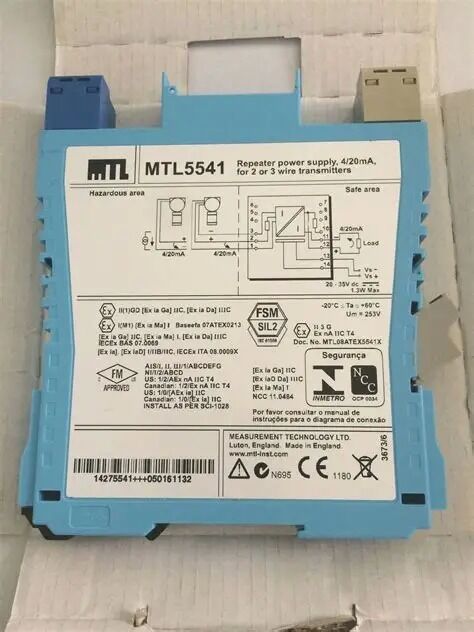

দMTL MTL5541MTL5500 DIN রেল সিরিজের মধ্যে একটি কমপ্যাক্ট একক-চ্যানেল গ্যালভানিক আইসোলেটর, যা Eaton MTL Instruments দ্বারা নির্মিত। এটি বিস্ফোরক বিপজ্জনক অঞ্চলে ইনস্টল করা 2-ওয়্যার এবং 3-ওয়্যার 4-20mA ফিল্ড ট্রান্সমিটার থেকে সংকেতগুলিকে শক্তি দেয় এবং পুনরাবৃত্তি করে, স্মার্ট ট্রান্সমিটার কনফিগারেশনের জন্য সম্পূর্ণ দ্বি-নির্দেশিক HART ডিজিটাল যোগাযোগ সমর্থন করে নিরাপদ-সাইড ডিসিএস, পিএলসি এবং রেকর্ডিং সিস্টেমে বিচ্ছিন্ন অ্যানালগ আউটপুট সরবরাহ করে।ইটন.
এই ইউনিট বিপজ্জনক ফিল্ড সার্কিট, নিরাপদ কন্ট্রোল সার্কিট এবং 24V DC পাওয়ার সাপ্লাই এর মধ্যে সম্পূর্ণ গ্যালভানিক বিচ্ছিন্নতা প্রদান করে যাতে গ্রাউন্ড লুপ নয়েজ এবং ক্ষণস্থায়ী ক্রস-কাপলিং দূর করা যায়। এটি 20mA সিগন্যালে ফিল্ড ট্রান্সমিটারগুলিতে একটি স্থিতিশীল 16.5V লুপ ভোল্টেজ সরবরাহ করে, অতি দ্রুত 50µs প্রতিক্রিয়া সময় এবং উচ্চ স্থানান্তর নির্ভুলতার সাথে। সম্পূর্ণরূপে প্রত্যয়িত প্রাক্তন অভ্যন্তরীণ সুরক্ষা জোন 0 / ক্লাস I ডিভ 1 বিপজ্জনক অবস্থানগুলিতে সরাসরি ইনস্টলেশনের অনুমতি দেয় এবং SIL 2 সুরক্ষা উপকরণযুক্ত সিস্টেম স্থাপনের জন্য IEC 61508 অনুসারে মূল্যায়ন করা হয়। পাতলা 16 মিমি সংকীর্ণ হাউজিং তেল ও গ্যাস, রাসায়নিক, ফার্মাসিউটিক্যাল এবং বর্জ্য জল সুবিধা জুড়ে মাল্টি-লুপ প্রক্রিয়া পরিমাপ র্যাকের জন্য উচ্চ-ঘনত্বের ক্যাবিনেট স্ট্যাকিং সক্ষম করে।
বিস্তারিত:
| প্যারামিটার আইটেম |
অফিসিয়াল MTL5541 ডেটাশিট স্ট্যান্ডার্ড মান |
| সম্পূর্ণ মডেল কোড |
MTL5541 (T/S ভেরিয়েন্ট উপলব্ধ) |
| ব্র্যান্ড প্রস্তুতকারক |
এমটিএল ইন্সট্রুমেন্টস (ইটন ক্রুস-হিন্ডস) |
| চ্যানেলের পরিমাণ |
2/3-তারের ট্রান্সমিটারের জন্য একক চ্যানেল |
| বিপজ্জনক পার্শ্ব ইনপুট পরিসীমা |
0–24 mA (4-20mA নামমাত্র পরিমাপের উইন্ডো) |
| ট্রান্সমিটার সাপ্লাই ভোল্টেজ @ 20mA |
16.5 V DC স্টেডি লুপ পাওয়ার |
| নিরাপদ পার্শ্ব আউটপুট সংকেত |
পুনরাবৃত্তি 0–24 mA (4-20mA স্ট্যান্ডার্ড প্রক্রিয়া সংকেত) |
| সর্বোচ্চ নিরাপদ সাইড লোড রেজিস্ট্যান্স (MTL5541-T) |
0–450 Ω @ 20mA; 0–360 Ω @ 24mA |
| সর্বোচ্চ সিঙ্ক লোড (MTL5541-S বর্তমান সিঙ্ক সংস্করণ) |
600 Ω |
| স্থানান্তর নির্ভুলতা (20 °সে পরিবেষ্টিত) |
±15 µA এর চেয়ে ভালো |
| তাপমাত্রা প্রবাহ সহগ |
< 0.8 µA / °C |
| আউটপুট রিপল নয়েজ |
<50 µA পিক-টু-পিক |
| সংকেত প্রতিক্রিয়া সময় |
50 µs মধ্যে চূড়ান্ত মানের 10% এর মধ্যে স্থির হয় |
| ডিজিটাল কমিউনিকেশন সাপোর্ট |
দ্বি-নির্দেশিক HART প্রোটোকল (টার্মিনাল 1 এবং 2) |
| HART ব্যান্ডউইথ সামঞ্জস্য |
500 Hz – 10 kHz সুপারইম্পোজড ডিজিটাল সিগন্যাল |
| সরবরাহ অপারেটিং ভোল্টেজ পরিসীমা |
20 V DC - 35 V DC (নামমাত্র 24 V DC) |
| সর্বাধিক বর্তমান খরচ (24 V, 20mA সংকেত) |
51 mA |
| সর্বোচ্চ অভ্যন্তরীণ শক্তি অপচয় |
0.7 W @ 24 V DC |
| গ্যালভানিক আইসোলেশন রেটিং |
বিপজ্জনক এবং নিরাপদ সার্কিটের মধ্যে 253 V rms/DC |
| স্পেসিফিকেশন বিভাগ |
বিস্তারিত প্রযুক্তিগত তথ্য |
| মাউন্টিং স্ট্যান্ডার্ড |
EN 60715 35 মিমি স্ট্যান্ডার্ড টি-সেকশন ডিআইএন রেল |
| মডিউল বাইরের মাত্রা (W × H × D) |
16 মিমি × 121 মিমি × 108 মিমি স্লিম কমপ্যাক্ট হাউজিং |
| একক ইউনিট নেট ওজন |
150 গ্রাম |
| হাউজিং উপাদান |
শিখা-প্রতিরোধী হলুদ থার্মোপ্লাস্টিক পলিমার |
| তারের সমাপ্তি |
স্ক্রু ক্ল্যাম্প টার্মিনাল, 2.5 মিমি² পর্যন্ত তারের কন্ডাক্টর গ্রহণ করে |
| স্থিতি নির্দেশক |
সবুজ LED পাওয়ার সাপ্লাই স্ট্যাটাস লাইট |
| ক্রমাগত অপারেটিং পরিবেষ্টিত তাপমাত্রা |
-20 °C ~ +60 °C |
| স্টোরেজ তাপমাত্রা পরিসীমা |
-40 °C ~ +80 °C |
| অন্তর্নিহিত নিরাপত্তা সার্টিফিকেশন |
ATEX Ex ia IIC T4–T6, IECEx, FM ক্লাস I Div 1 / Div 2 |
| বিপজ্জনক অঞ্চল সামঞ্জস্য |
জোন 0, জোন 1, জোন 2; গ্যাস গ্রুপ IIA / IIB / IIC |
| অন্তর্নিহিত নিরাপত্তা সত্তা পরামিতি |
Vo=28 V, Io=93 mA, Po=651 mW, নগণ্য অভ্যন্তরীণ ক্যাপাসিট্যান্স |
| কার্যকরী নিরাপত্তা রেটিং |
IEC 61508 মূল্যায়ন করা হয়েছে, SIL 2 সক্ষম সিমপ্লেক্স SIS আর্কিটেকচার |
| ইন্ডাস্ট্রিয়াল কমপ্লায়েন্স স্ট্যান্ডার্ড |
EN 61010-1 নিরাপত্তা, EN 61326-1 EMC অনাক্রম্যতা, RoHS অনুগত |
| বিচ্ছিন্নতা পরীক্ষা ভোল্টেজ |
1500 V rms ডাইইলেকট্রিক বিপজ্জনক/নিরাপদ সার্কিটের মধ্যে প্রতিরোধ করে |
