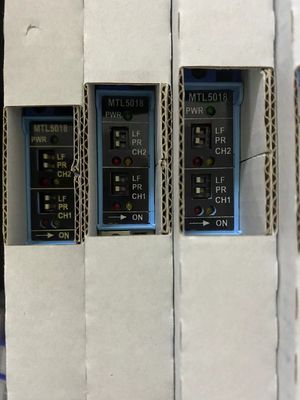

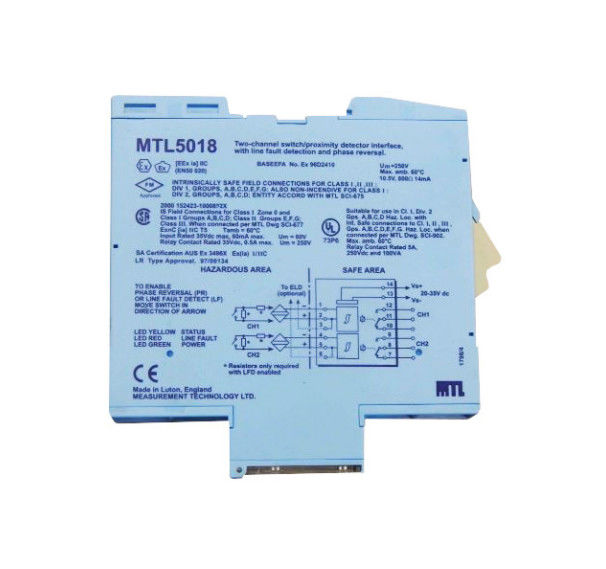

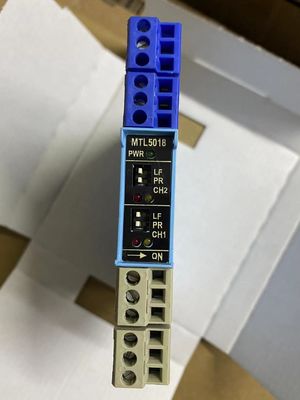

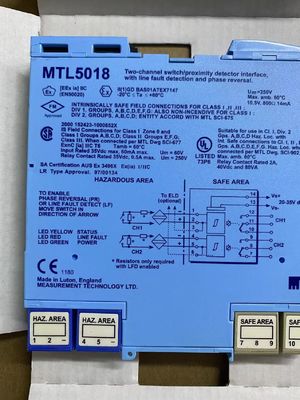

MTL5018 MTL ইনস্ট্রুমেন্টস প্রক্সিমিটি ডিটেক্টর ইন্টারফেস চ্যানেলের সংখ্যা 2

MTL5018 MTL ইনস্ট্রুমেন্টস প্রক্সিমিটি ডিটেক্টর ইন্টারফেস

MTL5018 দুটি নিরাপদ এলাকা লোড দুই দ্বারা নিয়ন্ত্রিত করা সম্ভব
বিপজ্জনক এলাকায় অবস্থিত সুইচ বা নিকটবর্তী ডিটেক্টর।
স্বাধীন ফেজ বিপরীত নিয়ন্ত্রণ অনুমতি দেয়
সেন্সরের যেকোনো অবস্থার জন্য একটি অ্যালার্ম শর্ত সংকেত দেওয়া হবে।
নির্বাচনযোগ্য লাইন ত্রুটি সনাক্তকরণ (এলএফডি) সুবিধা একটি খোলা বা সংক্ষিপ্ত সনাক্ত করে
উভয় ক্ষেত্রের সার্কিট মধ্যে সার্কিট.

স্পেসিফিকেশন
সাধারণ স্পেসিফিকেশন দেখুন
• চ্যানেলের সংখ্যা
দুই
• সুইচগুলির অবস্থান
জোন ০, আইআইসি, টি৬ বিপজ্জনক এলাকা
ডিভিশন ১, গ্রুপ এ বিপজ্জনক অবস্থান
• ঘনিষ্ঠতা ডিটেক্টরের অবস্থান
জোন ০, আইআইসি, টি৪ ০৬ বিপজ্জনক এলাকা যদি উপযুক্তভাবে প্রত্যয়িত হয়
ডিভিশন ১, গ্রুপ এ বিপজ্জনক অবস্থান
• নিরাপদ এলাকার আউটপুট
দুইটি রিলে, পরিবর্তন সংস্পর্শ সহ
• বিপজ্জনক এলাকার ইনপুট
ঘনিষ্ঠতা ডিটেক্টরগুলির জন্য NAMUR/DIN 19234 মানদণ্ড অনুসারে ইনপুট
• সেন্সরে ভোল্টেজ প্রয়োগ করা
7 থেকে 9V থেকে 1kΩ ±10%
• ইনপুট/আউটপুট বৈশিষ্ট্য
স্বাভাবিক (বিপরীত) পর্যায়ঃ
যদি Iin >2.1mA বা Rin <2kΩ হয় তবে আউটপুটটি শক্তিযুক্ত (নিষ্ক্রিয়)
যদি Iin <1.2mA বা Rin >10kΩ হয় তবে আউটপুটটি শক্তিহীন (শক্তিযুক্ত)
হাইস্টেরেসিসঃ ২০০ মাইক্রো এ, সাধারণ
• লাইন ত্রুটি সনাক্তকরণ (এলএফডি)
ইউনিটের উপরের সুইচগুলির মাধ্যমে ব্যবহারকারী-নির্বাচনযোগ্য। লাইন ত্রুটিগুলি প্রতিটি চ্যানেলের জন্য একটি এলইডি দ্বারা নির্দেশিত হয়। একটি সনাক্ত লাইন ত্রুটি রিলেকে শক্তিহীন করে।
ওপেন সার্কিট অ্যালার্ম চালু যদি Iin <100μA
ওপেন সার্কিট অ্যালার্ম বন্ধ যদি Iin> 250μA
শর্ট সার্কিট অ্যালার্ম চালু যদি Rin<100Ω
রিন>360Ω হলে শর্ট সার্কিট অ্যালার্ম বন্ধ
দ্রষ্টব্যঃ এলএফডি ডিভাইসটি একটি যোগাযোগ ইনপুট সহ ব্যবহার করার সময় প্রতিরোধকগুলি লাগানো আবশ্যক
সুইচ সহ সিরিজে 500Ω থেকে 1kΩ
সুইচ সঙ্গে সমান্তরাল 20kΩ থেকে 25kΩ
• ফেজ বিপরীত
প্রতিটি চ্যানেলের জন্য স্বতন্ত্র, ব্যবহারকারীর দ্বারা নির্বাচনযোগ্য
• রিলে টাইপ
একক মেরু, সুইচিং যোগাযোগ
দ্রষ্টব্যঃ প্রতিক্রিয়াশীল লোডগুলিকে যথাযথভাবে দমন করা উচিত
• রিলে বৈশিষ্ট্য
প্রতিক্রিয়া সময়ঃ সর্বোচ্চ ১০ এমএস
যোগাযোগের নামঃ 250 ভোল্ট এসি, 2A, cosø >0.7
40V DC, 2A, প্রতিরোধী লোড
• এলইডি নির্দেশক
সবুজঃ পাওয়ার ইঙ্গিত
হলুদঃ দুইঃ প্রতিটি চ্যানেলের অবস্থা (যখন আউটপুটগুলি শক্তিযুক্ত হয়)
লালঃ দুইঃ প্রতিটি চ্যানেলের জন্য এলএফডি নির্দেশ (লাইন ত্রুটি সনাক্ত করার সময়)
• সর্বাধিক বর্তমান খরচ
60mA 20V এ
60mA 24V এ
40mA 35V এ
• সর্বোচ্চ শক্তি অপচয়
1.4W 24V এ
1৩৫ ভোল্ট এ ৫ ওয়াট
• বিচ্ছিন্নতা
পাওয়ার সাপ্লাই, বিপজ্জনক এলাকার সার্কিট এবং রিলে আউটপুটগুলির মধ্যে 250V এসি বা ডিসি
• নিরাপত্তা বর্ণনা (প্রতিটি চ্যানেল)
10.5V, 800Ω, 14mA, Um= 250V rms অথবা dc
