MTL5514 MTL সুইচ/প্রক্সিমিটি ডিটেক্টর ইন্টারফেস প্রতিক্রিয়া সময় সর্বোচ্চ 10ms

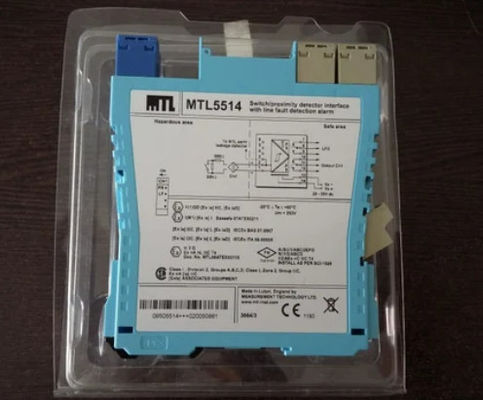

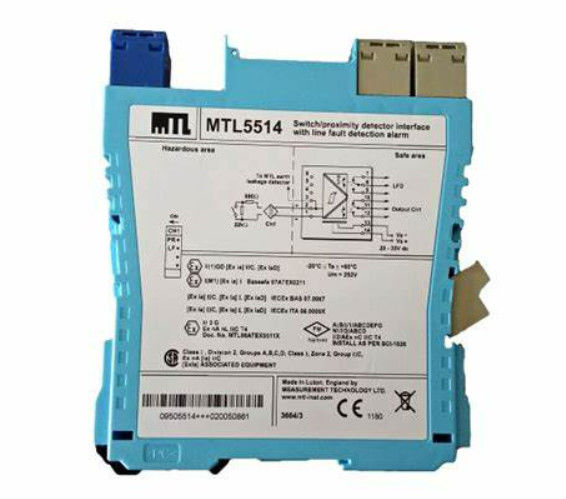

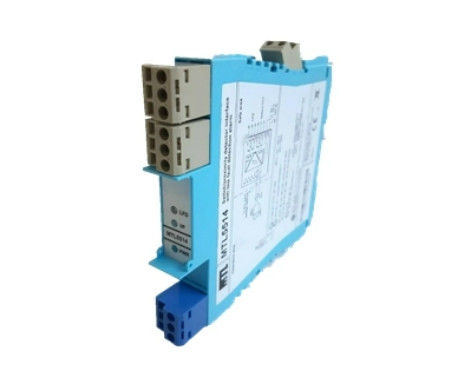

MTL5514 MTL সুইচ/প্রক্সিমিটি ডিটেক্টর ইন্টারফেস

বর্ণনা
এমটিএলএক্স 514 একটি নিরাপদ এলাকার লোডকে নিয়ন্ত্রণ করতে সক্ষম করে, একটি রিলে মাধ্যমে, একটি নিকটবর্তী ডিটেক্টর বা বিপজ্জনক এলাকায় অবস্থিত সুইচ দ্বারা। লাইন ত্রুটি
একটি পৃথক রিলে মাধ্যমে সংকেত দেওয়া হয় এবং মডিউল উপরে নির্দেশিত হয়। সুইচগুলি ফেজ বিপরীত নির্বাচন এবং লাইন ত্রুটি সনাক্তকরণ সক্ষম করতে সরবরাহ করা হয়

চ্যানেলের সংখ্যা
এক
সুইচ এর অবস্থানh
জোন ০, আইআইসি, টি৬ বিপজ্জনক এলাকা
ডিভ.1, গ্রুপ এ, বিপজ্জনক অবস্থান
ঘনিষ্ঠতা ডিটেক্টরের অবস্থান
জোন ০, আইআইসি, টি৪ ০৬ বিপজ্জনক এলাকা, যদি উপযুক্তভাবে প্রত্যয়িত হয়
ডিভ.1, গ্রুপ এ, বিপজ্জনক অবস্থান
বিপজ্জনক এলাকার ইনপুট
BS EN6094756:2001 মান অনুযায়ী ইনপুট
ঘনিষ্ঠতা ডিটেক্টর (NAMUR)
সেন্সরে প্রয়োগ করা ভোল্টেজ
7 থেকে 9V DC 1kΩ ±10% থেকে
ইনপুট/আউটপুট বৈশিষ্ট্য
স্বাভাবিক পর্যায়ে
ইনপুট > 2.1mA হলে আউটপুট বন্ধ (ইনপুট সার্কিটে < 2kΩ)
ইনপুট < 1.2mA (> ইনপুট সার্কিটে 10kΩ) হলে আউটপুট খোলা থাকে
হাইস্টেরেসিসঃ 200μA (650Ω) নামমাত্র
লাইন ত্রুটি সনাক্তকরণ (এলএফডি) (নির্বাচিত হলে)
ইউনিটের পাশের সুইচগুলির মাধ্যমে ব্যবহারকারীর দ্বারা নির্বাচনযোগ্য। লাইন ত্রুটি
একটি LED দ্বারা নির্দেশিত হয়। লাইন ত্রুটি রিলে শক্তি এবং চ্যানেল
ইনপুট লাইনের ত্রুটি সনাক্ত হলে আউটপুট রিলে বন্ধ
ওপেন সার্কিট অ্যালার্ম চালু যদি < 50μA
ওপেন সার্কিট অ্যালার্ম বন্ধ যদি ইন > 250μA
রিন < 100Ω হলে শর্ট সার্কিট অ্যালার্ম চালু
রিন > 360Ω হলে শর্ট সার্কিট অ্যালার্ম বন্ধ
দ্রষ্টব্যঃ এলএফডি ডিভাইসটি একটি যোগাযোগ ইনপুট সহ ব্যবহার করার সময় প্রতিরোধকগুলি লাগানো আবশ্যক
সুইচ সহ সিরিজে 500Ω থেকে 1kΩ
সুইচ সঙ্গে সমান্তরাল 20kΩ থেকে 25kΩ
নিরাপদ এলাকার আউটপুট
MTL4514 & MTL5514
চ্যানেলঃ সুইচিং পরিচিতি সহ একক মেরু রিলে
LFD: সুইচিং যোগাযোগ সহ একক মেরু রিলে
MTL4514B
চ্যানেলঃ একক মেরু রিলে
LFD: একক মেরু রিলে

এলইডি নির্দেশক
সবুজঃ পাওয়ার ইঙ্গিত
হলুদঃ চ্যানেলের অবস্থা, যখন আউটপুট শক্তিযুক্ত হয় তখন চালু থাকে
লালঃ লাইন ত্রুটি সনাক্ত করার সময় এলএফডি নির্দেশ করে
সর্বাধিক বর্তমান খরচ
25mA 24V DC এ
ইউনিটের মধ্যে শক্তি অপচয়
0.6W 24V এ
নিরাপত্তা বর্ণনা
Uo=10.5V Io=14mA Po=37mW Um = 253V rms অথবা dc
