পণ্যের বিবরণঃ
নির্মাতাঃ অ্যালান ব্র্যাডলি
পণ্য নং : ১৭৫৬-ওবি৩২
পণ্যের ধরনঃ ডিসি আউটপুট মডিউল

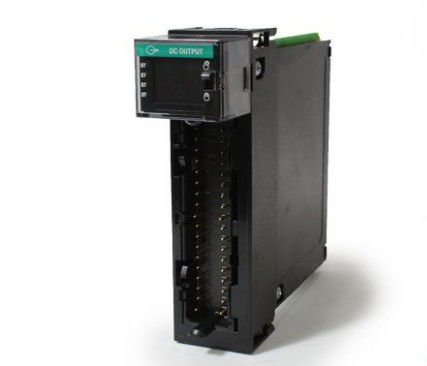

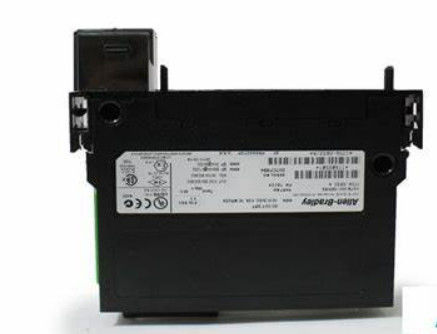

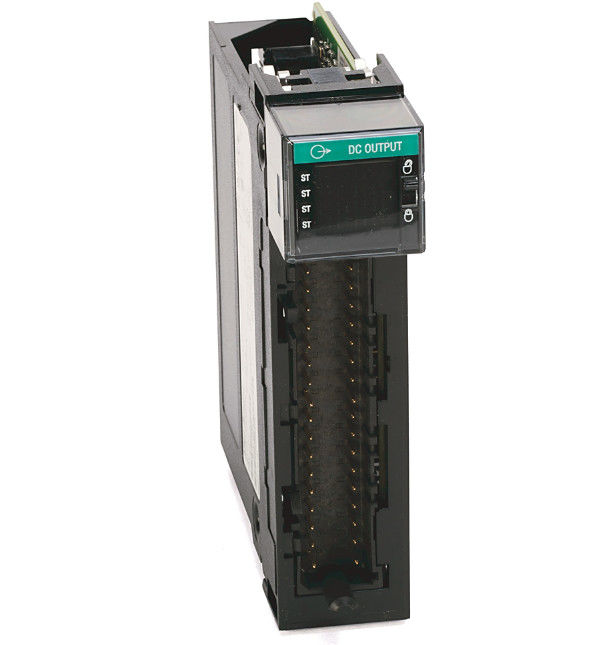

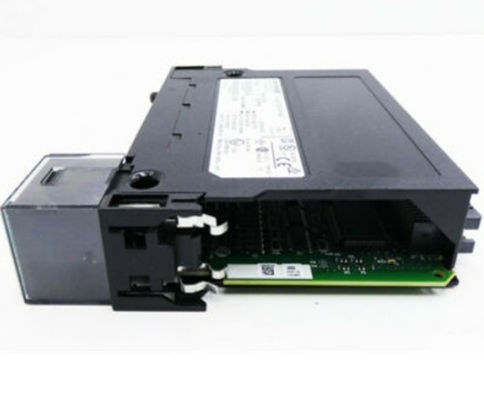

১৭৫৬-ওবি৩২ হল অ্যালেন-ব্র্যাডলি হাই-ডেন্সিটি ২৪ ভিডিসি ডিস্ক্রিট আউটপুট মডিউল। এই মডিউলটি এই মডিউলের প্রতিটি চ্যানেলে সংযুক্ত আউটপুট ডিভাইসগুলি চালানোর জন্য ব্যবহৃত হয়।আউটপুট ডিভাইসে পাইলট ল্যাম্প অন্তর্ভুক্ত থাকতে পারে, রিলে, কন্টাক্টর, প্যানেল ঘোষক, সোলিনয়েড, বুম, সাইরেন, হর্ন এবং অন্যান্য চালিত ডিভাইস।
এই আউটপুট মডিউলটি এমন সিস্টেমগুলিতে ব্যবহারের জন্য আদর্শ যেখানে বৃহত্তর বা সম্প্রসারণের কন্ট্রোললগিক্স চ্যাসি ইনস্টল করার জন্য সীমিত স্থান সহ প্রচুর সংখ্যক আউটপুট বিদ্যমান।এটি একক স্লট দখল করে এবং স্থানীয় বা দূরবর্তী চ্যাসিতে ইনস্টলেশন সমর্থন করে. এই মডিউলটি ControlLogix এর সাম্প্রতিক সংস্করণ সহ যেকোনো ControlLogix প্রসেসরের সাথে ব্যবহারের জন্য সামঞ্জস্যপূর্ণ।
এই 1756-OB32 32 LED সূচক দিয়ে সজ্জিত যা চ্যানেল অ্যাক্টিভেশন পর্যবেক্ষণ করতে ব্যবহৃত হয়।এই সামনের প্যানেল সূচক গুরুত্বপূর্ণ চাক্ষুষ সমস্যা সমাধান টুল হিসাবে এটি সংযোগ লোড নিয়ন্ত্রণকারী এর কমান্ড নিশ্চিত করতে ব্যবহার করা যেতে পারে. প্রতিটি চ্যানেলে পৃথক কনফিগারযোগ্য পরামিতি রয়েছে এবং আউটপুট জোরদার সমর্থন করে। এই মডিউলটি শুধুমাত্র সোর্সিং কনফিগারেশন সমর্থন করে।
এই মডিউলটির সাথে ব্যবহারের জন্য একটি অপসারণযোগ্য টার্মিনাল ব্লক (আরটিবি) প্রয়োজন। এই আউটপুট মডিউলের জন্য উপযুক্ত আরটিবিগুলি 1756-টিবিসিএইচ এবং 1756-টিবিএস 6 এইচ।আরটিবিগুলি আউটপুট ডিভাইসগুলিতে মডুলার সংযোগ সরবরাহ করতে ব্যবহৃত হয়. মডিউল প্রতিস্থাপনের সময়, পুরো আরটিবি ইনস্টলেশন স্লট থেকে সরানো হয় এবং প্রতিস্থাপন মডিউল স্থানান্তরিত হয়। এটি দ্রুত রক্ষণাবেক্ষণ এবং ত্রুটি সমাধানের জন্য তারের পুনরায় কাজকে প্রতিরোধ করে।
এই মডিউলটির জন্য সুপারিশকৃত ফিউজ হল লিটলফিউজ p/n SP001.1003 বা শুরটার p/n 216 দ্বারা সরবরাহিত 5x20mm 800 mA।800. একটি অপসারণযোগ্য টার্মিনাল ব্লক (আরটিবি) তারের আউটপুট সংযোগের জন্য প্রয়োজনীয়। এই মডিউলটির জন্য, একমাত্র সামঞ্জস্যপূর্ণ আরটিবি হ'ল কেজ ক্ল্যাম্প 1756-টিবিসিএইচ এবং স্প্রিং ক্ল্যাম্প 1756-টিবিএস 6 এইচ।RTB সঙ্গে মডিউল ইনস্টল করার আগে চ্যাসি এবং পাওয়ার সাপ্লাই ইনস্টল এবং গ্রাউন্ড মনে রাখবেনএই মডিউলে স্ট্যাটাস লাইট ইন্ডিকেটর রয়েছে যা মডিউল স্ট্যাটাস এবং পৃথক I/O স্ট্যাটাস দেখায়।
1756-OB32 মডিউলটির সাথে কাজ করে এমন যোগাযোগের ফর্ম্যাটগুলি হ'ল নির্ধারিত আউটপুট ডেটা, আউটপুট ডেটা, র্যাক অপ্টিমাইজেশন, কেবলমাত্র শোনার র্যাক অপ্টিমাইজেশন এবং কেবলমাত্র শোনার আউটপুট ডেটা।আপনি প্রতি পয়েন্ট প্রতি ফল্ট মোড এবং পয়েন্ট প্রতি প্রোগ্রাম মোড রাজ্যে অবস্থার কনফিগার করতে পারেন. আপনি উভয় জন্য নিম্নলিখিত অপশন নির্বাচন করতে পারেনঃ Hold Last State, On, or Off. মনে রাখবেন যে এটি সব জন্য ডিফল্টরূপে সেট করা হয়.
১৭৫৬-ওবি৩২ মডিউলটির ভোল্টেজ বিভাগ ১২/২৪ ভি ডিসি সোর্স এবং অপারেটিং ভোল্টেজ রেঞ্জ ১০ থেকে ৩১.২ ভি ডিসি। এর বর্তমান ড্রপ ৫.১ ভি ডিসিতে ৩০০ এমএ এবং ২৪ ভিতে এর বর্তমান ড্রপ ২ এমএ।এর ব্যাকপ্লেনে মোট পাওয়ার ১.58W, একটি পয়েন্ট প্রতি সর্বোচ্চ অফ-স্টেট ফুটো প্রবাহ 0.5 mA, এবং 0.5 A এ 200 mV DC এর সর্বোচ্চ ইন-স্টেট ভোল্টেজ ড্রপ।এর সর্বোচ্চ জর্জ বর্তমান প্রতি বিন্দুতে 1 A প্রতি বিন্দুতে 10 এমএস যা প্রতি 2 সেকেন্ডে 60 ডিগ্রি সেলসিয়াসে পুনরাবৃত্তি করা যায় এবং এর সর্বনিম্ন লোড বর্তমান প্রতি বিন্দুতে 3 এমএ৫০ ডিগ্রি সেলসিয়াসে পয়েন্ট প্রতি সর্বাধিক বর্তমান ০.৫ এ এবং ৬০ ডিগ্রি সেলসিয়াসে ০.৩৫ এ, যখন মডিউল প্রতি সর্বাধিক বর্তমান ০.৫ ডিগ্রি সেলসিয়াসে ১৬ এ এবং ৬০ ডিগ্রি সেলসিয়াসে ১০ এ।এই মডিউল এছাড়াও 250V একটি অবিচ্ছিন্ন বিচ্ছিন্নতা ভোল্টেজ আছে.
টেকনিক্যাল স্পেসিফিকেশন
| নির্মাতা |
রকওয়েল অটোমেশন |
| ব্র্যান্ড |
অ্যালান-ব্র্যাডলি |
| পার্ট নম্বর/ক্যাটালগ নম্বর। |
১৭৫৬-ওবি৩২ |
| সিরিজ |
কন্ট্রোললজিক্স |
| মডিউল প্রকার |
ডিসি আউটপুট মডিউল |
| আউটপুট |
৩২ পয়েন্ট |
| ভোল্টেজ |
১২-২৪ ভোল্ট ডিসি উৎস |
| অপারেটিং ভোল্টেজ রেঞ্জ |
১০-৩১.২ ভোল্ট ডিসি |
| আউটপুট বিলম্ব সময়, বন্ধ থেকে চালু |
60 μs nom/1 ms সর্বোচ্চ |
| আউটপুট বিলম্ব সময়, চালু থেকে বন্ধ |
200 μs nom/1 ms সর্বোচ্চ |
| পয়েন্ট প্রতি বর্তমান |
0.5 A @ 50 °C (122 °F) লিনিয়ার ডেরিয়েটিং 0.35 A @ 60 °C (140 °F) |
| মডিউল প্রতি বর্তমান |
16 A @ 50 °C (122 °F) লিনিয়ার ডিরেটিং 10 A @ 60 °C (140 °F) |
| সর্বাধিক আউটপুট বর্তমান রেটিং পয়েন্ট |
0৫০ সেলসিয়াসে ০.৫ এম্পার, ৬০ সেলসিয়াসে ০.৩৫ এম্পার |
| সর্বাধিক আউটপুট বর্তমান রেটিং-মডিউল |
৬০ সেলসিয়াসে ১৬ এম্পার, ৫০ সেলসিয়াসে ১০ এম্পার |
| ইউপিসি |
10662468702994 |
| পাওয়ার ডিসিপিশন (সর্বোচ্চ) |
4৬০ ডিগ্রি সেলসিয়াসে ৮ ওয়াট |
| 5 ভোল্টের ব্যাকপ্লেনে বর্তমান |
৩০০ মিলিঅ্যাম্পিয়ার |
| অপসারণযোগ্য টার্মিনাল ব্লক |
1756-টিবিসিএইচ, 1756-টিবিএস6এইচ |
| আইসোলেশন ভোল্টেজ |
50 ভোল্ট অবিচ্ছিন্ন |
| অভ্যন্তরীণ |
কোনটিই |
