পণ্যের বিবরণ:
প্রদান:
|
উত্পাদন: | অ্যালেন ব্র্যাডলি | মডেল: | 1794-TB3 |
---|---|---|---|
মাত্রা: | 94x94x69 মিমি | চ্যানেল বিচ্ছিন্নতা: | মডিউল ভিত্তিক |
এমনকি আপনি যদি: | ১০ এম্পিয়ার | ভোল্টেজ রেটিং: | 120 ভ্যাক |
সংযোগ টাইপ: | স্ক্রু ক্ল্যাম্প | বিচ্ছিন্নতা ভোল্টেজ: | ১২৫ ভোল্ট অবিচ্ছিন্ন |
বিশেষভাবে তুলে ধরা: | 1794-TB3 ALLEN BRADLEY পিএলসি পণ্য,ALLEN BRADLEY PLC পণ্য 1794-TB3,1794 tb3 টার্মিনাল বেস |
পণ্যের বিবরণঃ
নির্মাতাঃ অ্যালান ব্র্যাডলি
পণ্য নং : 1794-TB3
পণ্যের ধরনঃফ্লেক্স আই/ও টার্মিনাল বেস ইউনিট
১৭৯৪-টিবি৩ একটি টার্মিনাল বেস ইউনিট যা অ্যালান-ব্র্যাডলি এর ফ্লেক্স আই/ও প্ল্যাটফর্মের অংশ। এই টার্মিনাল বেসটি ৬৪০ এমএ @ ৫ ভিডিসি এবং ভোল্টেজ রেটিং ১২০ ভিএসি এবং সর্বোচ্চ ১০ এম্পের।এটা স্ক্রু ক্ল্যাম্প টার্মিনাল তিন (3) স্ট্রিপ সঙ্গে আসে.

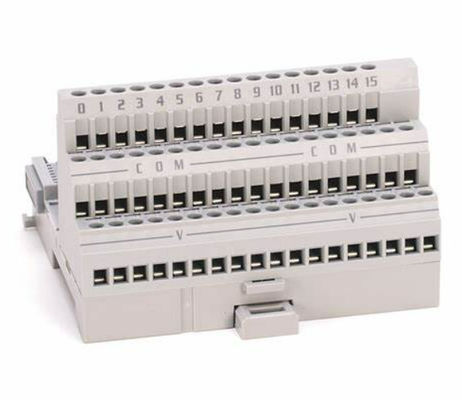

১৭৯৪-টিবি৩ একটি ফ্লেক্স আই/ও উপাদান যা অ্যালেন-ব্র্যাডলি দ্বারা নির্মিত হয়। এই উপাদানটি বিশেষভাবে একটি টার্মিনাল বেস ইউনিট,প্রধানত ক্ষেত্রীয় ডিভাইস এবং পাওয়ার সাপ্লাই ডিভাইসের সমাপ্তি পয়েন্ট হিসাবে ব্যবহৃত হয়. এই মডিউলটি ফ্লেক্স I/O মডিউলগুলির জন্যও ব্যবহৃত হয়, বিশেষত, 1794-IA8, 1794-IA8I, 1794-IA16, 1794-OA8, 1794-OA8I, 1794-OA16, 1794-IB8, 1794-IB16XT, 1794-IB10XOB6, 1794-IB10XOB6XT, 1794-IC16,১৭৯৪-আই জি ১৬, 1794-IH16, 1794-IV16, 1794-OB8, 1794-OB8EP, 1794-OB8EPXT, 1794-OB16, 1794-OB16D, 1794-OB16P, 1794-OB16PXT, 1794-OC16, 1794-OG16, 1794-OV16, 1794-OV16P, 1794-OW8, এবং 1794-OW8XT।1794-TB3 এর তিনটি (3) টার্মিনাল স্ট্রিপ রয়েছে. উপরের টার্মিনাল স্ট্রিপটি ইনপুট এবং আউটপুট সংকেতগুলির তারের জন্য মনোনীত ষোল (16) টার্মিনাল নিয়ে গঠিত। মাঝের এবং নীচের টার্মিনালটি আঠারো (18) টার্মিনাল নিয়ে গঠিত,সাধারণ এবং ভোল্টেজ টার্মিনালের জন্য মনোনীত. -ভি কমন টার্মিনাল বি -16 এবং বি -33 এ অবস্থিত; + ভি (ভোল্টেজ ইন) টার্মিনালগুলি সি -34 এবং সি -5 টার্মিনালগুলিতে অবস্থিত। নিকটবর্তী ফ্লেক্স আই / ও মডিউল এবং টার্মিনাল বেসের সাথে ডেইজি-চেইন করার জন্য,ডেইজি-চেইন টার্মিনালটি C-34 (+) এবং B-16 (-) এ সরবরাহের জন্য এবং C-51 (+) এবং B-33 (-) এ সরবরাহের জন্য অবস্থিত. 1794-TB3 স্ক্রু ক্ল্যাম্প টার্মিনাল আছে. টার্মিনাল বেস ইনস্টল করার জন্য, একটি সামান্য কোণে টার্মিনাল বেস অবস্থান।DIN রেলের উপরে টার্মিনাল বেসটি হুক করুন DIN রেলের সাথে টার্মিনাল বেসের পিছন অংশটি সংযুক্ত করতে. টার্মিনাল বেস হুকটি অ্যাডাপ্টার মডিউলের প্রান্তের নীচে স্লাইড করতে হবে এবং ফ্লেক্সবাস সংযোগকারীটি জড়িত। টার্মিনাল বেসটি স্লাইড করুন এবং সংলগ্ন অ্যাডাপ্টারের বিরুদ্ধে শক্তভাবে চাপুন।টার্মিনাল বেসকে ডিআইএন রেলের সাথে লক করতে, টার্মিনাল বেসটি ধাক্কা দিন যতক্ষণ না 1794-TB3 সারিবদ্ধ হয় এবং DIN রেলের সাথে জড়িত হয়।
অ্যালেন-ব্র্যাডলির 1794-টিবি 3 ফ্লেক্স আই / ও টার্মিনাল বেস ইউনিট এমন একটি ডিভাইস যা আই / ও তারের জন্য টার্মিনাল সংযোগ পয়েন্ট সরবরাহ করে এবং ব্যাকপ্লেনের গঠনে অবদান রাখে।এটিতে সর্বাধিক 16 টি I / O সংযোগ রয়েছে 18 টি সাধারণ টার্মিনাল এবং 18 টি ভোল্টেজ টার্মিনাল সহ. 1794-টিবি 3 125 ভি এসি / ডিসি বৈদ্যুতিক রেটিং সহ একটি অ্যাপ্লিকেশন ব্যবহার করা হয় এবং এটি 0.21 x 1 এর সাথে 10A এর সর্বাধিক বর্তমান ক্ষমতা রয়েছে।ইনপুট এবং আউটপুট মডিউলগুলির সাথে ব্যবহারের জন্য 3 মিমি 2 (24-16 এডাব্লুজি) স্ট্রংযুক্ত তামার তার. 1794-টিবি 3 এর ফ্লেক্সবাস রেটিং 5 ভি ডিসি 640 এমএ এ এবং এটি I / O টার্মিনালগুলিতে 2 এ বর্তমান সরবরাহ করে। এটির ভি / কম টার্মিনাল রেটিং 125 ভি ডিসি / এসি এবং 10 এ 50-60Hz রয়েছে।
1794-টিবি 3 ফিল্ড ওয়্যারিং টার্মিনাল থেকে ফ্লেক্সবাসের মধ্যে বেসিক আইসোলেশন টাইপ ব্যবহার করে 125 ভি (ধারাবাহিক) এর ভোল্টেজ বিচ্ছিন্নতা সরবরাহ করে এবং এটির টার্মিনাল স্ক্রু টর্ক 0.56 x 0.79 এনএম (5 x 7 পাউন্ড-ইন) ।এটি একটি T4A (উত্তর আমেরিকা) মনোনীত তাপমাত্রা কোড এবং একটি আইইসি T4 তাপমাত্রা কোড আছে১৭৯৪-টিবি৩ এর আইইসি রেটেড অপারেটিং তাপমাত্রা -২০-৭০ ডিগ্রি সেলসিয়াস (৪-১৫৮ ডিগ্রি সেলসিয়াস) ।F) 5-95% অ-কন্ডেনসিং আপেক্ষিক আর্দ্রতা এবং এটি 30G এর অপারেশন শক এবং 10-500Hz এ 5G এর কম্পন সহ্য করতে পরীক্ষিত এবং রেট করা হয়েছে১৭৯৪-টিবি৩ সি-ইউএল-ইউএস, ইউএল, সিএসএ এবং সিই-সার্টিফাইড এবং এর মাত্রা ৯৪ মিমি x ৯৪ মিমি x ৬৯ মিমি (৩.৭ ইঞ্চি x ৩.৭ ইঞ্চি x ২.৭ ইঞ্চি) ।
সংশ্লিষ্ট মডেল:
1794-0F4I | ১৭৯৪-আইডি২ | ১৭৯৪-ওএ৮ |
1794-ACN | 1794-IE12 | ১৭৯৪-ওএ৮আই |
1794-ACN15 | 1794-IE4XOE2 | ১৭৯৪-ওএ৮কে |
1794-ACNR | 1794-IE4XOE2XT | 1794-OB16 |
১৭৯৪-এসিএনআর১ | ১৭৯৪-১৭৯৮ | 1794-OB16D |
1794-ACNR15 | ১৭৯৪-১৭৮৮ | 1794-OB16P |
1794-ACNR15K | 1794-IE8K | 1794-OB32P |
1794-ACNR15XT | 1794-IE8XOE4 | ১৭৯৪-ওবি৮ |
১৭৯৪-এডিএন | 1794-IE8XT | 1794-OB8EP |
১৭৯৪-এএনটি | 1794-IF2XOF2I | 1794-OC16 |
১৭৯৪-এএনটিআর | 1794-IF2XOF2IXT | 1794-OE12 |
1794-AENTRXT | 1794-IF4I | 1794-OE4 |
১৭৯৪-এপিবি | 1794-IF4ICFXT | 1794-OE4K |
1794-APBDPV1 | 1794-IF4IXT | ১৭৯৪-ওই৮এইচ |
১৭৯৪-এএসবি | 1794-IF8IH | 1794-OF4I |
১৭৯৪-এএসবি২ | 1794-IF8IHNFXT | 1794-OF4IXT |
১৭৯৪-এএসবিএলটি | 1794-IH16 | 1794-OF8IH |
1794-AV-MVI | 1794-IJ2 | 1794-OM8 |
১৭৯৪-সিই১ | ১৭৯৪-আইজে২কে | 1794-OV16 |
1794-CE3 | 1794-IJ2XT | 1794-OV16P |
১৭৯৪-সিজেসি২ | ১৭৯৪-আইএম৮ | ১৭৯৪-ওভি৩২ |
১৭৯৪-এফএলএ | ১৭৯৪-আইপি৪ | 1794-OW8 |
১৭৯৪-আইএ১৬ | ১৭৯৪-আইআর৮ | 1794-OW8K |
১৭৯৪-১৮ | ১৭৯৪-আইআরটি৮ | 1794-OW8XT |
১৭৯৪-১৮৮১ | ১৭৯৪-আইআরটি৮কে | ১৭৯৪-পিএস১ |
১৭৯৪-আইএ৮কে | 1794-IRT8XT | 1794-PS13 |
১৭৯৪-আই বি ১৬ | 1794-IT8 | ১৭৯৪-পিএস৩ |
1794-IB16D | 1794-IV32 | ১৭৯৪-টিবি২ |
1794-IB16XOB16P | ১৭৯৪-এল৩৩ | ১৭৯৪-টিবি৩ |
১৭৯৪-আইবি৩২ | 1794-L34 | 1794-TB32 |
১৭৯৪-আইবি৮ | 1794-LBL | 1794-TB32S |
১৭৯৪-আইবি৮এস | ১৭৯৪-এন এম ১ | 1794-TB3G |
১৭৯৪-আইসি১৬ | 1794-OA16 | 1794-TB3GS |
কোম্পানির পরিচিতিঃ
এচিভার্স অটোমেশন লিমিটেডের ইন্ডাস্ট্রিয়াল অটোমেশনের বাজারে ১০ বছরেরও বেশি অভিজ্ঞতা রয়েছে, যা কারখানার সিলড প্রোব, সেন্সর, ডিসিএস, আইসোলেটর বাধা, এইচএমআই, পিএলসি, অ্যাডাপ্টার,বেনটলি নেভাদা এর মতো ব্র্যান্ডের প্রোফিবাস সংযোগকারী এবং তারের, এন্ড্রেস+হাউজার, ইয়োকোগাওয়া, এমটিএল, অ্যালান-ব্র্যাডলি, পেপারল+ফুকস, রোজমাউন্ট, এএসসিও, স্নাইডার, লেন্জে, প্রো-ফেস, মিটসুবিশি, ওম্রন, লেন্জে, ডেল্টা, হানিওয়েল, সিমেন্স ইত্যাদি। আপনার যদি কোন অনুরোধ থাকে,দয়া করে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না.
সাফল্য অর্জনকারীদের প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: পণ্যগুলো কি আসল ওএমআই ইউনিট?
উত্তরঃ এই আইটেমগুলি অচিভার্স অটোমেশন লিমিটেড কর্তৃক প্রমাণিত হয়েছে যে এটি OEM বা স্বতন্ত্র তৃতীয় পক্ষের চ্যানেলের মাধ্যমে প্রাপ্ত আসল OEM ইউনিট।
প্রশ্ন: আপনি কিভাবে শিপমেন্টের ব্যবস্থা করবেন?
উত্তরঃ আমরা আপনার অনুরোধের ভিত্তিতে চালানের ব্যবস্থা করতে পারি। আমরা ফরওয়ার্ডারকে সহযোগিতা করেছি যিনি ভাল দামের সাথে ফেডেক্স, ডিএইচএল,টিএনটি এর মাধ্যমে চালানের ব্যবস্থা করতে পারেন।
প্রশ্ন: পণ্যের গ্যারান্টি কি?
উঃ এক বছরের ওয়ারেন্টি।
