1794-এএনটিআর ALLEN BRADLEY পিএলসি পণ্য ফ্লেক্স আই/ও যোগাযোগ অ্যাডাপ্টার

পণ্যের বিবরণঃ
নির্মাতাঃ অ্যালান ব্র্যাডলি
পণ্য নং : ১৭৯৪-এএনটিআর

পণ্যের ধরনঃFlex I/O Dual Port Ethernet/IP অ্যাডাপ্টার মডিউল

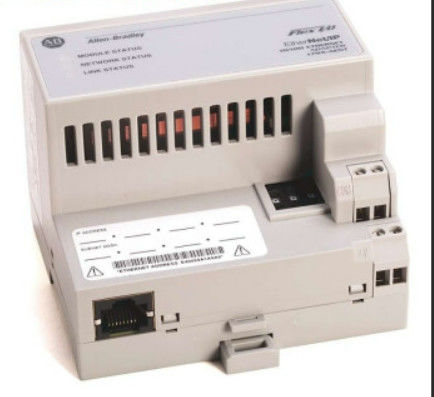

অ্যালেন-ব্রেডলি ১৭৯৪-এএনটিআর একটি ফ্লেক্স আই/ও যোগাযোগ অ্যাডাপ্টার। এই অ্যাডাপ্টারটি একটি ডিআইএন রেল মাউন্ট ডিভাইস, যা দুটি (2) ইথারনেট যোগাযোগ পোর্ট,Flex I/O র্যাককে একটি কেন্দ্রীয় র্যাকের সাথে সংযুক্ত করার জন্য ব্যবহৃত হয়, ইথারনেট সক্ষম নিয়ামক। এটি 19.2 - 31.2 ভিডিসি ইনপুট ভোল্টেজের প্রয়োজনীয়তার সাথে 10/100 এমবিপিএস যোগাযোগের হার সমর্থন করে। এটি আট (8) ফ্লেক্স আই / ও মডিউল পর্যন্ত ইনস্টলেশন সমর্থন করে।

অ্যালেন-ব্র্যাডলি মডিউল 1794-AENTR হল ফ্লেক্স I/O পণ্য পরিবারের একটি উপাদান মডিউল। এই মডিউলটি একটি অতিরিক্ত ইথারনেট যোগাযোগ অ্যাডাপ্টার,সাধারণত উচ্চ প্রাপ্যতা ইথারনেট নেটওয়ার্ক বাস্তবায়নের জন্য ব্যবহৃত হয় কারণ এটি ডিভাইস লেভেল রিং (ডিএলআর) টপোলজি বাস্তবায়নকে সমর্থন করে.

ইথারনেট সংযোগটি ইথারনেট আই / পি প্রোটোকল সমর্থন করে এমন ডুয়াল আরজে 45 পোর্টের মাধ্যমে অর্জন করা হয়।এই পোর্টগুলি সহজ যোগাযোগ নেটওয়ার্কের জন্য লিনিয়ার এবং উচ্চ প্রাপ্যতার নেটওয়ার্কের জন্য রিং টোপোলজি সমর্থন করেএটি 10/100 এমবিপিএস যোগাযোগের হারকে সমর্থন করে এবং নেটওয়ার্কে সংযুক্ত কন্ট্রোলারের সাথে আট (8) ফ্লেক্স আই / ও মডিউল পর্যন্ত ইন্টারফেস করতে সক্ষম।

1794-AENTR সরাসরি একটি DIN রেলের উপর মাউন্ট করা হয়। অত্যধিক কম্পন এবং শক জন্য ইনস্টলেশন পয়েন্ট পরিদর্শন করুন। মডিউল জন্য অপারেটিং কম্পন এবং শক গ্রহণযোগ্য যথাক্রমে 5g এবং 30g হয়।মডিউলটি পাওয়ার দেওয়ার জন্য 1794-AENTR এর পাওয়ার টার্মিনালগুলিতে 24VDC এর নামমাত্র সরবরাহ ভোল্টেজের একটি বাহ্যিক পাওয়ার সরবরাহ সংযুক্ত করা আবশ্যক. গ্রহণযোগ্য ভোল্টেজ সরবরাহ পরিসীমা 19.2...31.2V ডিসি, 5% এসি রিপল সহ। মডিউল সংযোগ স্থাপনের সময় কন্ডাক্টর তারের আকার প্রস্তাবিত 0.33...3.31 বর্গ মিমি বা 22...12 AWG, 75 °C বা 167 °F বা তার বেশি আইসোলেশন রেটিং এবং 1.2 মিমি বা 3/64 ইঞ্চির সর্বোচ্চ আইসোলেশন বেধের সাথে স্ট্র্যাংড তামা তার।

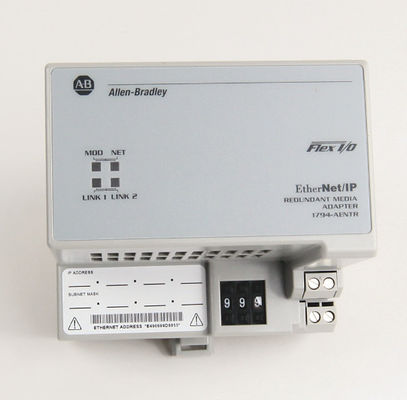

এই মডিউলটি স্ট্যাটাস ইন্ডিকেটর দিয়ে সজ্জিত যা ব্যবহারকারীদের মডিউলটির সমস্যা সমাধান এবং পর্যবেক্ষণে সহায়তা করতে পারে। এটিতে দ্বি-রঙের এলইডি ইন্ডিকেটর রয়েছে যা মডিউল, নেটওয়ার্ক,ইথারনেট লিংক১ এবং ইথারনেট লিংক২. মডিউল এবং নেটওয়ার্ক স্থিতি এলইডি স্বাভাবিক অবস্থায় সবুজ এবং সমস্যার সম্মুখীন হলে লাল আলোকিত হয়। লিঙ্ক 1 এবং লিঙ্ক 2 স্থিতি 10 এমবিপিএস সংযোগের জন্য হলুদ ঝলকানি এবং 100 এমবিপিএস সংযোগের জন্য সবুজ আলোকিত।

অ্যালেন-ব্র্যাডলি ১৭৯৪-এএনটিআর একটি ফ্লেক্স আই/ও ডুয়াল-পোর্ট ইথারনেট/আইপি রিডান্ড্যান্ট মিডিয়া অ্যাডাপ্টার মডিউল। এটি ৮ টি পর্যন্ত আই/ও মডিউল পরিচালনা করতে পারে এবং এর যোগাযোগের হার ১০ থেকে ১০০ এমবিপিএস।এটি 2 মিলিসেকেন্ডের জন্য 18 Amps এর একটি ধাক্কা বর্তমান সঙ্গে আসেএর নামমাত্র ইনপুট ভোল্টেজ ২৪ ভোল্ট ডিসি এবং ইনপুট ভোল্টেজ পরিসীমা ১৯.২ থেকে ৩১.২ ভোল্ট ডিসি, যার মধ্যে ৫% এসি রিপল রয়েছে।এই মডিউলটির সর্বোচ্চ শক্তি খরচ 500 এমএ এবং 24 ভোল্ট ডিসিতে 400 এমএ এবং 5 ভোল্ট ডিসিতে সর্বোচ্চ 640 এমএ এর ফ্লেক্সবাস আউটপুট রয়েছে.

ইথারনেট অ্যাডাপ্টার মডিউল যেমন 1794-AENTR ইথারনেট / আইপি-সক্ষম নিয়ামক যেমন ControlLogix এবং CompactLogix সংযোগ করে।এটি স্ট্যাটাস সূচক দিয়ে আসে যা ব্যবহারকারীদের নেটওয়ার্কের অবস্থা পর্যবেক্ষণ করতে দেয় (লাল / সবুজ), মডিউল (লাল/সবুজ) এবং উভয় সংযোগ (হলুদ/সবুজ) । এই মডিউলের বিচ্ছিন্নতা ভোল্টেজ 50 ভোল্টের অবিচ্ছিন্ন এবং এটি একটি মৌলিক বিচ্ছিন্নতা টাইপ আছে।এটি 60 সেকেন্ডের জন্য 1000 ভোল্ট এসি এ পাওয়ার থেকে Flexbus এবং ইথারনেট থেকে টাইপ পরীক্ষা করা হয়েছেএটিতে 19.2 ভোল্ট ডিসিতে সর্বাধিক 7.1 ওয়াট শক্তি অপচয় এবং 24 ভোল্ট ডিসিতে 24.2 বিটিইউ / ঘন্টা তাপ অপচয় রয়েছে।

এই মডিউলটি ইনস্টল এবং অপসারণ করা উচিত নয় যখন এটি চালু করা হয়।এই মডিউলের পাওয়ার সোর্সটি সিই নিম্ন ভোল্টেজ নির্দেশিকা (এলভিডি) মেনে চলার জন্য সেফটি এক্সট্রা লো ভোল্টেজ (এসইএলভি) -সম্মত বা সুরক্ষিত এক্সট্রা লো ভোল্টেজ (পিইএলভি) -সম্মত হওয়া উচিতএই মডিউলের জন্য কোনও নেটওয়ার্ক স্কিমিং এবং কোনও রাউটিং টেবিলের প্রয়োজন নেই। 1794-এএনটিআর মডিউল একই ডিআইএন রেলের ফ্লেক্স আই / ও মডিউলগুলির সাথে যোগাযোগ করতে পারে।মনে রাখবেন যে ব্যবহারকারীদের এই মডিউল ব্যবহার করার আগে আইপি ঠিকানা এবং ঐচ্ছিক গেটওয়ে ঠিকানা এবং সাবনেট মাস্ক কনফিগার করতে হবে. পুরো 1794-AENTR মডিউল 3.4 x 3.7 x 2.7 ইঞ্চি পরিমাপ করে। এই অ্যাডাপ্টারটি ইথারনেট নেটওয়ার্ক ব্যবহার করে নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তার জন্য উপযুক্ত।এর মধ্যে রয়েছে যখন নিয়মিত তথ্য প্রেরণের প্রয়োজন হয় বা উদ্ভিদ পরিচালনার জন্যউচ্চ স্তরের প্রাপ্যতা এবং ড্রাইভ কনফিগারেশন, ডেটা সংগ্রহ এবং একক, উচ্চ গতির নেটওয়ার্কে প্রক্রিয়া নিয়ন্ত্রণের জন্য একটি অন্তর্নির্মিত সুইচ রয়েছে, ইন্টারনেট / ইনট্রানেট সংযোগ সহ।এটি নিয়ন্ত্রণ ও তথ্য প্রোটোকল (সিআইপি) ব্যবহার করে.

সংশ্লিষ্ট মডেল:

কোম্পানির পরিচিতিঃ
এচিভার্স অটোমেশন লিমিটেডের ইন্ডাস্ট্রিয়াল অটোমেশনের বাজারে ১০ বছরেরও বেশি অভিজ্ঞতা রয়েছে, যা কারখানার সিলড প্রোব, সেন্সর, ডিসিএস, আইসোলেটর বাধা, এইচএমআই, পিএলসি, অ্যাডাপ্টার,বেনটলি নেভাদা এর মতো ব্র্যান্ডের প্রোফিবাস সংযোগকারী এবং তারের, এন্ড্রেস+হাউজার, ইয়োকোগাওয়া, এমটিএল, অ্যালান-ব্র্যাডলি, পেপারল+ফুকস, রোজমাউন্ট, এএসসিও, স্নাইডার, লেন্জে, প্রো-ফেস, মিটসুবিশি, ওম্রন, লেন্জে, ডেল্টা, হানিওয়েল, সিমেন্স ইত্যাদি। আপনার যদি কোন অনুরোধ থাকে,দয়া করে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না.

সাফল্য অর্জনকারীদের প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: পণ্যগুলো কি আসল ওএমআই ইউনিট?
উত্তরঃ এই আইটেমগুলি অচিভার্স অটোমেশন লিমিটেড কর্তৃক প্রমাণিত হয়েছে যে এটি OEM বা স্বতন্ত্র তৃতীয় পক্ষের চ্যানেলের মাধ্যমে প্রাপ্ত আসল OEM ইউনিট।
প্রশ্ন: আপনি কিভাবে শিপমেন্টের ব্যবস্থা করবেন?
উত্তরঃ আমরা আপনার অনুরোধের ভিত্তিতে চালানের ব্যবস্থা করতে পারি। আমরা ফরওয়ার্ডারকে সহযোগিতা করেছি যিনি ভাল দামের সাথে ফেডেক্স, ডিএইচএল,টিএনটি এর মাধ্যমে চালানের ব্যবস্থা করতে পারেন।
প্রশ্ন: পণ্যের গ্যারান্টি কি?
উঃ এক বছরের ওয়ারেন্টি।
