SLCTM 500 Allen Bradley 1746 NI4 4 চ্যানেল অ্যানালগ I/O মডিউল

অ্যালেন-ব্র্যাডলি ১৭৪৬-এনআই৪ এসএলসিTM ৫০০ ৪ চ্যানেল এনালগ আই/ও মডিউল

পণ্যের বিবরণঃ
নির্মাতাঃ অ্যালান ব্র্যাডলি
পণ্য নং : 1746-NI4
পণ্যের ধরনঃSLC 500 অ্যানালগ I/O মডিউল

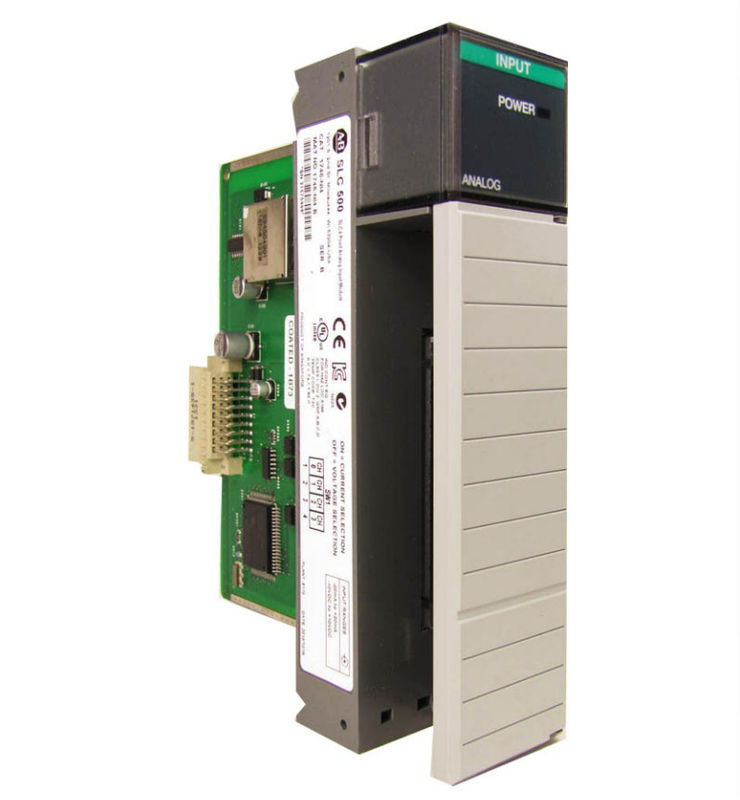

অ্যালেন-ব্র্যাডলি ১৭৪৬-এনআই৪ একটি এসএলসি ৫০০ এনালগ আই/ও মডিউল। এই এনালগ আই/ও মডিউলে চারটি (৪) অ-বিচ্ছিন্ন ডিফারেনশিয়াল, ভোল্টেজ বা বর্তমান নির্বাচনযোগ্য ইনপুট চ্যানেল রয়েছে।এই মডিউলটি SLC 500 চ্যাসির একক স্লট দখল করে এবং স্থির বা মডুলার স্টাইলের হার্ডওয়্যারের সাথে সামঞ্জস্যপূর্ণ.

অ্যালেন ব্র্যাডলি ১৭৪৬-এনআই৪ একটি এসএলসি ৫০০ ফোর (৪) চ্যানেল এনালগ ইনপুট মডিউল। এটিতে একাধিক পর্যবেক্ষণ এবং নিয়ন্ত্রণ অ্যাপ্লিকেশন সমর্থন করার জন্য ভোল্টেজ বা বর্তমানের জন্য ব্যবহারকারী-নির্বাচিত এনালগ চ্যানেল রয়েছে;এটি একটি 16-বিট রেজোলিউশন আছে এবং একটি অপসারণযোগ্য টার্মিনাল ব্লক রয়েছে যা সংযোগ প্রদান করে এনালগ ইনপুট চ্যানেল. এই চ্যানেলটি একটি ডিফারেনশিয়াল ইনপুট হিসাবে সংযুক্ত করা যেতে পারে। একটি ডিআইপি আছে যা ইনপুট বা বর্তমান ভোল্টেজ নির্বাচন করতে সার্কিট বোর্ডে স্যুইচ করে।এই মডিউল এর 5 ভোল্ট এ ব্যাকপ্লেইন বর্তমান 25 mA হয়24 ভোল্ট এ, বর্তমান 85 mA। ট্রান্সমিটার বর্তমান ইত্যাদি ছাড়া ভোল্টেজ উত্স সংযোগ এড়ানোর জন্য সতর্কতা অবলম্বন করা উচিত।মডিউল অপারেশন ভুল বা মডিউল ক্ষতি হতে পারে.

১৭৪৬-এনআই৪ এর স্ট্যান্ডার্ড ক্যাবল দৈর্ঘ্য ০।5এক, দুই।5, এবং 5.0 মিটার। এই মডিউলের এআইএফএম সংযোগকারীটি 15-পিন ডি-শেল। অ্যালেন ব্র্যাডলি 1746-এনআই 4 এর বর্তমান লুপ ইনপুট স্পেসিফিকেশন রয়েছেঃ ইনপুট পরিসীমা +/-20 এমএ (নামমাত্র) এবং +/-30 এমএ (সর্বোচ্চ) ।ইনপুট প্রতিবন্ধকতা 250 ওহম একটি রেজোলিউশন 1.22070 & μA প্রতি LSB এবং +/-67 পিপিএম / ডিগ্রি সেলসিয়াস এর আনুমানিক লাভের ত্রুটি বিচ্যুতি। 25 ডিগ্রি সেলসিয়াসে সামগ্রিক নির্ভুলতা পূর্ণ স্কেলের +/- 0.365% এবং 60 ডিগ্রি সেলসিয়াসে +/- 0.642%।সামগ্রিক নির্ভুলতার বিচ্যুতি হল +79 পিপিএম/ডিগ্রি সেলসিয়াস পূর্ণ স্কেলের. ১৭৪৬-এনআই৪ এর ইনপুট ভোল্টেজ পরিসীমা হল +/-১০ ভোল্ট ডিসি-১ এলএসবি। এর প্রতিবন্ধকতা হল ১ মেগা ওহম। নির্ভুলতা ড্রিফট হল +৬৩ পিপিএম/ডিগ্রি সেলসিয়াস পূর্ণ স্কেলের। রেজোলিউশন হল ৩০৫.১৭৬ & μV প্রতি এলএসবি,+/- ৫৭ পিপিএম/ডিগ্রি সেলসিয়াস এ লাভের ত্রুটি ড্রিফট সহ. 25 ডিগ্রি সেলসিয়াসে সামগ্রিক নির্ভুলতা পূর্ণ স্কেলের +/- 0.284% এবং 60 ডিগ্রি সেলসিয়াসে +/- 0.504% ।

১৭৪৬-এনআই৪ হল অ্যালেন-ব্র্যাডলির এসএলসি ৫০০ সিরিজের একটি এনালগ ইনপুট মডিউল। এতে চারটি (৪) ডিফারেনশিয়াল নন-আইসোলেটেড ইনপুট চ্যানেল রয়েছে, যা ভোল্টেজ বা বর্তমান ইনপুটের জন্য পৃথকভাবে নির্বাচনযোগ্য।নির্বাচিত ইনপুট সংকেত পরিসীমা অন্তর্ভুক্ত -20 থেকে +20 mA (বা) -10 থেকে +10V ডিসি.

মডিউলটি ডেল্টা সিগমা মডুলেশনের মাধ্যমে অ্যানালগ ইনপুট সিগন্যালকে রূপান্তর করে কাজ করে যা বর্তমান ইনপুটের জন্য -16,384 থেকে +16,384 এবং ভোল্টেজ ইনপুটের জন্য -32,768 থেকে +32,767 এর পরিসীমা সহ।পরিমাপকৃত প্রক্রিয়া ভেরিয়েবল প্রদর্শনের জন্য স্কেলিং অ্যালগরিদম ব্যবহার করে রূপান্তরিত ডেটা প্রক্রিয়া করা যেতে পারে. উভয় পদ্ধতি একই স্কেল আউটপুট উত্পাদন করে।

এই মডিউলটি একটি স্থির বা মডিউলার হার্ডওয়্যার স্টাইল SLC 500 নিয়ামক সঙ্গে ব্যবহারের জন্য সামঞ্জস্যপূর্ণ।SLC 500 এর স্থায়ী হার্ডওয়্যার সংস্করণ সীমিত সম্প্রসারণ ক্ষমতা সহ এমবেডেড I / O চ্যানেলগুলির সাথে আসেমডুলার হার্ডওয়্যার এসএলসি ৫০০ পিএলসিতে সম্পূর্ণ মডুলার এবং কাস্টমাইজযোগ্য সিস্টেম রয়েছে।

এই মডিউলে প্রতিটি চ্যানেলের অবস্থা এবং মডিউলের অপারেশনের সামগ্রিক অবস্থা নির্দেশ করার জন্য একটি অন্তর্নির্মিত LED সূচক রয়েছে।এটি দ্রুত মডিউল ডায়াগনস্টিক প্রদান করে যা নিয়ামক এর ডায়াগনস্টিক বিরতি মাধ্যমে অ্যাক্সেস করা যেতে পারেএই রিপোর্টিং সিস্টেম দ্রুত ত্রুটি সমাধানের সময়সীমা এবং মডিউলের প্রাপ্যতা বৃদ্ধি করে।
