3500/61-01-00 বেন্টলি নেভাদা কম্পন পর্যবেক্ষণ সিস্টেম রেকর্ডার আউটপুট সহ তাপমাত্রা মনিটর

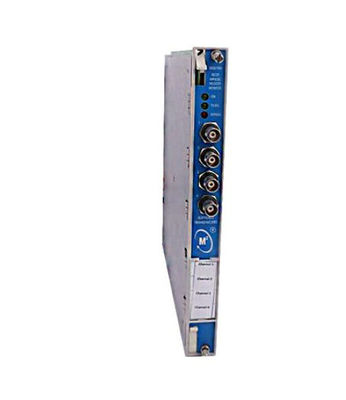

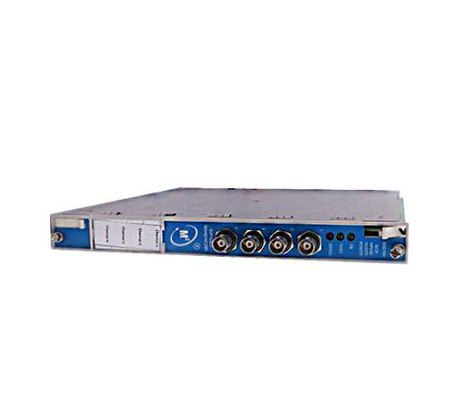

বেন্টলি নেভাদা 3500/61-01-00 রেকর্ডার আউটপুট সহ তাপমাত্রা মনিটর

বর্ণনা

3500/61 মডিউলগুলি তাপমাত্রা পর্যবেক্ষণের ছয়টি চ্যানেল সরবরাহ করে এবং প্রতিরোধ তাপমাত্রা ডিটেক্টর (RTD) এবং থার্মোকপল (TC) তাপমাত্রা উভয়ই গ্রহণ করে।মডিউলগুলি এই ইনপুটগুলিকে কন্ডিশন করে এবং ব্যবহারকারী-প্রোগ্রামযোগ্য অ্যালার্ম সেটপয়েন্টগুলির সাথে তাদের তুলনা করে. 3500/60 এবং 3500/61 একই কার্যকারিতা প্রদান করে তবে 3500/61 এর ছয়টি চ্যানেলের জন্য রেকর্ডার আউটপুট সরবরাহ করে যখন 3500/60 না।

ব্যবহারকারী 3500 র্যাক কনফিগারেশন সফটওয়্যার ব্যবহার করে RTD বা TC তাপমাত্রা পরিমাপ করতে মডিউল প্রোগ্রাম।বিভিন্ন I/O মডিউল RTD/TC অ-বিচ্ছিন্ন বা TC বিচ্ছিন্ন সংস্করণে পাওয়া যায়ব্যবহারকারী TC বা RTD, অথবা TC এবং RTD ইনপুটগুলির মিশ্রণ গ্রহণ করতে RTD/TC নন-আইসোলেটেড সংস্করণটি কনফিগার করতে পারেন।TC বিচ্ছিন্ন সংস্করণ বাহ্যিক হস্তক্ষেপের বিরুদ্ধে রক্ষা করার জন্য 250 Vdc চ্যানেল থেকে চ্যানেল বিচ্ছিন্নতা প্রদান করে.

যখন ট্রিপল মডুলার রিডন্ড্যান্ট (টিএমআর) কনফিগারেশনে ব্যবহার করা হয়, তখন তাপমাত্রা মনিটরগুলি একে অপরের পাশে তিনটি গ্রুপে ইনস্টল করা উচিত। যখন এই কনফিগারেশনে ব্যবহার করা হয়,সিস্টেমটি সঠিক অপারেশন নিশ্চিত করতে এবং একক পয়েন্ট ব্যর্থতা এড়াতে দুটি ধরনের ভোট ব্যবহার করে.

তথ্য

রেকর্ডার আউটপুট
3500/61-AXX-BXX
• A: I/O মডিউল টাইপ
01 RTD/TC অভ্যন্তরীণ সমাপ্তির সাথে বিচ্ছিন্ন নয়
02 RTD/TC বহিরাগত সমাপ্তি সহ বিচ্ছিন্ন নয়
03 টিসি অভ্যন্তরীণ সমাপ্তির সাথে বিচ্ছিন্ন
04 TC বহিরাগত সমাপ্তি সহ বিচ্ছিন্ন
05 RTD/TC অভ্যন্তরীণ বাধা এবং অভ্যন্তরীণ সমাপ্তি সহ বিচ্ছিন্ন নয়
• বিঃ এজেন্সি অনুমোদনের বিকল্প
00 কোনটিই
01 সিএসএ/এনআরটিএল/সি (ক্লাস ১, ডিভিশন ২)
02 ATEX/CSA (ক্লাস ১, জোন ২)

3500/61 রেকর্ডার আউটপুট এক্সটার্নাল টার্মিনেশন (ইটি) ব্লক ক্যাবল
১৩৪৫৪৩- এএক্সএক্স ০ বিএক্সএক্স
• A: তারের দৈর্ঘ্য
0005 ৫ ফুট (১.৫ মিটার)
0007 7 ফুট (2.1 মিটার)
0010 10 ফুট (3.0 মিটার)
0025 ২৫ ফুট (৭.৫ মিটার)
0050 50 ফুট (15 মিটার)
0100 100 ফুট (30.5 মিটার)
• বিঃ সমাবেশের নির্দেশাবলী
01 একত্রিত নয়
02 একত্রিত

3500/61-বিশেষ
• 133811-02 3500/61 মনিটর (PN 163179-02 দ্বারা প্রতিস্থাপিত)
• 135343-01 ফার্মওয়্যার আইসি
• 133819-02 3500/61 RTD/TC অ-বিচ্ছিন্ন I/O মডিউল অভ্যন্তরীণ সমাপ্তি।
• 133827-02 3500/61 RTD/TC নন-আইসোলেটেড I/O মডিউল এক্সটার্নাল টার্মিনেশন।
• 133835-02 3500/61 TC আইসোলেটেড আই/ও মডিউল অভ্যন্তরীণ সমাপ্তি।
• 133843-02 3500/61 TC আইসোলেটেড আই/ও মডিউল বাহ্যিক সমাপ্তি।
• 133892-01 3500/61 রেকর্ডার আউটপুট বাহ্যিক সমাপ্তি ব্লক (টার্মিনাল স্ট্রিপ সংযোগকারী) ।
• 133900-01 3500/61 রেকর্ডার আউটপুট বাহ্যিক সমাপ্তি ব্লক (ইউরো স্টাইল সংযোগকারী) ।
• 136711-02 3500/61 অভ্যন্তরীণ বাধা এবং অভ্যন্তরীণ সমাপ্তি সহ RTD/TC I/O মডিউল (বিচ্ছিন্ন নয়)
