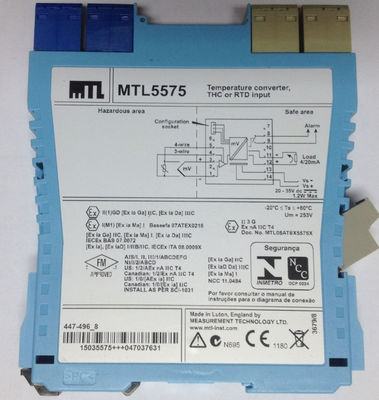

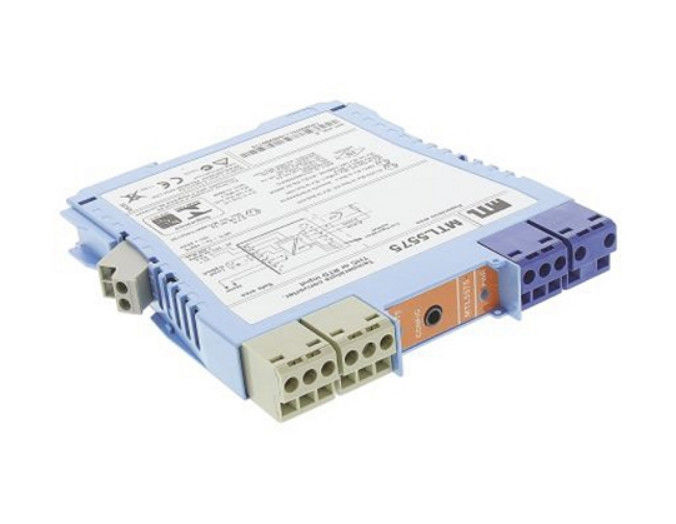

MTL5575 MTL ইন্ডাস্ট্রিজ তাপমাত্রা রূপান্তরকারী

MTL5575 MTL ইনস্ট্রুমেন্টস তাপমাত্রা রূপান্তরকারী

এমটিএল 5575 একটি ঝুঁকিপূর্ণ এলাকায় মাউন্ট করা একটি তাপমাত্রা সেন্সর থেকে একটি নিম্ন স্তরের ডিসি সংকেতকে একটি নিরাপদ এলাকায় লোড চালানোর জন্য 4/20mA বর্তমানে রূপান্তর করে। সফ্টওয়্যার নির্বাচনযোগ্য বৈশিষ্ট্যগুলির মধ্যে লিনিয়ারাইজেশন অন্তর্ভুক্ত রয়েছে,সমস্ত থার্মোকপল প্রকার এবং ২, ৩ বা ৪ ওয়্যার RTD এর জন্য রেঞ্জিং, মনিটরিং, টেস্টিং এবং ট্যাগিং। (থার্মোকপল অ্যাপ্লিকেশনগুলির জন্য টার্মিনাল 1 ′′ 3 এ HAZ-CJC প্লাগটিতে একটি ইন্টিগ্রেটেড CJC সেন্সর অন্তর্ভুক্ত রয়েছে) ।কনফিগারেশন একটি ব্যক্তিগত কম্পিউটার ব্যবহার করে সম্পন্ন করা হয়. একটি একক অ্যালার্ম আউটপুট সরবরাহ করা হয় এবং প্রক্রিয়া অ্যালার্ম বা প্রাথমিক থার্মোকপল ব্যর্থতার বিজ্ঞপ্তি প্রদানের জন্য কনফিগার করা যেতে পারে।

স্পেসিফিকেশন
সাধারণ স্পেসিফিকেশন দেখুন

• চ্যানেলের সংখ্যা
এক
• সংকেত উৎস
টিএইচসি প্রকার J, K, T, E, R, S, B বা N থেকে BS 60584 এবং XK mV ইনপুট
বিএস ৬০৭৫১-এর জন্য RTDs ২/৩/৪-ওয়্যার প্লাটিনাম
Pt 100, Pt 500, Pt 1000
Cu-50 & Cu-53
Ni 100/500/1000 DIN 43760
• সিগন্যাল উৎসের অবস্থান
জোন ০, আইআইসি, টি৪-৬ বিপজ্জনক এলাকা
বিভাগ ১, গ্রুপ এ, বিপজ্জনক অবস্থান
• ইনপুট সিগন্যাল পরিসীমা
¢75 থেকে +75mV, অথবা 0 থেকে 400Ω (0 থেকে 1000Ω Pt & Ni সেন্সর)
• ইনপুট সিগন্যাল স্প্যান
3 থেকে 150mV, অথবা 10 থেকে 400Ω (10 থেকে 1000Ω Pt & Ni সেন্সর)
• আরটিডি উত্তেজনার স্রোত
নামমাত্র 200μA
• ঠান্ডা জংশন ক্ষতিপূরণ
স্বয়ংক্রিয় বা নির্বাচনযোগ্য
• ঠান্ডা জংশন ক্ষতিপূরণ ত্রুটি
≤ ১.০°সি
• সাধারণ মোড প্রত্যাখ্যান
120dB 240V এর জন্য 50Hz বা 60Hz (500ms প্রতিক্রিয়া)
• সিরিজ মোড প্রত্যাখ্যান
50Hz বা 60Hz এর জন্য 40dB
ক্যালিব্রেশন নির্ভুলতা (২০°সি)
(হিস্টেরেসিস, অ-রৈখিকতা এবং পুনরাবৃত্তিযোগ্যতা অন্তর্ভুক্ত)
ইনপুটঃ (500ms প্রতিক্রিয়া)
mV/THC: ± 15μV বা ইনপুট মানের ± 0.05% ((যেটি বেশি)
RTD: ± 80mΩ
আউটপুটঃ ± 11μA
• তাপমাত্রা ড্রিফট (সাধারণ)
ইনপুটঃ
mV/THC: ইনপুট মানের ± 0.003%/°C
RTD: ± 7mΩ/°C
আউটপুটঃ ± 0.6μA/°C
• ক্যালিব্রেশন নির্ভুলতা এবং তাপমাত্রা ড্রাইভের উদাহরণ
(RTD ইনপুট - 500ms প্রতিক্রিয়া)
স্প্যানঃ 250Ω
সঠিকতাঃ ± (0.08/250 + 11/16000) x 100%
= স্প্যানের 0.1%
তাপমাত্রা ড্রাইভঃ ± (0.007/250 x 16000 + 0.6) μA/°C
= ±1.0μA/°C
• সেন্সর ত্রুটির ক্ষেত্রে নিরাপত্তা ড্রাইভ
উচ্চমানের, নিম্নমানের, বা বন্ধ
• তাড়াতাড়ি ক্লান্তি
থার্মোকপলগুলির জন্য প্রারম্ভিক বার্নআউট সনাক্তকরণ (যদি নির্বাচন করা হয়)
লুপ প্রতিরোধের বৃদ্ধি যখন > 50Ω হয় তখন অ্যালার্ম সক্রিয় হয়
• আউটপুট পরিসীমা
৪ থেকে ২০ এমএ নামমাত্র সর্বোচ্চ ৬০০Ω।
• এলার্ম আউটপুট (কনফিগারযোগ্য)
অ্যালার্মে রিলে চালু করুন, 250mA @ 35V সর্বোচ্চ
• সর্বাধিক সীসা প্রতিরোধের (টিএইচসি)
৬০০Ω
• প্রতিক্রিয়া সময়
কনফিগারযোগ্য - 500 এমএস ডিফল্ট ((100/200 এমএস এ নির্ভুলতা - যোগাযোগ এমটিএল)
• এলইডি ইন্ডিকেটর
সবুজঃ শক্তি এবং অবস্থা নির্দেশ করে
হলুদঃ অ্যালার্ম ইঙ্গিত, যখন যোগাযোগ বন্ধ করা হয়
• সর্বাধিক বর্তমান খরচ (২০ এমএ সংকেত সহ)
50mA 24V এ
• ইউনিটের মধ্যে শক্তি অপচয় (২০ এমএ সংকেত সহ)
1.২ ওয়াট ২৪ ভোল্ট
• নিরাপত্তা বর্ণনা
পরামিতিগুলির জন্য সার্টিফিকেটটি দেখুন। Um=253V rms or dc
• কনফিগারার
একটি ব্যক্তিগত কম্পিউটার যা MTL PCS45 সফটওয়্যার চালায়
PCL45USB সিরিয়াল ইন্টারফেস
