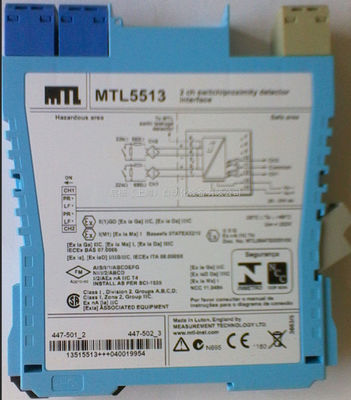

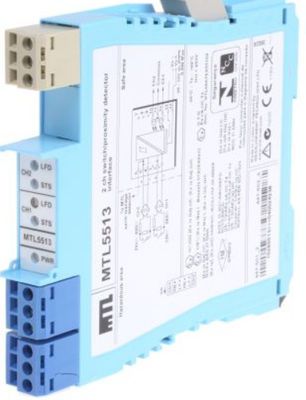

MTL5513 MTL যন্ত্রপাতি সুইচ সান্নিধ্য সনাক্তকারী ইন্টারফেস নিরাপত্তা বাধা সর্বোচ্চ 10.5 ভোল্ট

MTL5513 MTL ইনস্ট্রুমেন্টস সুইচ/প্রক্সিমিটি ডিটেক্টর ইন্টারফেস

MTL5513 নিরাপদ এলাকায় দুটি সলিড-স্টেট আউটপুটকে বিপজ্জনক এলাকায় অবস্থিত দুটি সুইচ বা নিকটবর্তী ডিটেক্টর দ্বারা নিয়ন্ত্রিত করতে সক্ষম করে।Ch1/Ch2 আউটপুট ট্রানজিস্টর একটি সাধারণ টার্মিনাল ভাগ করে এবং +ve বা -ve মেরুতা সংকেত সুইচ করতে পারেন. স্বাধীন আউটপুট ফেজ বিপরীত এবং লাইন ত্রুটি সনাক্তকরণ প্রতিটি আউটপুট জন্য সুইচ মাধ্যমে সক্ষম করা হয়। LFD নির্দেশক মডিউল উপরের অংশে প্রদান করা হয়।

স্পেসিফিকেশন
সাধারণ স্পেসিফিকেশন দেখুন

• চ্যানেলের সংখ্যা
দুই
• সুইচগুলির অবস্থান
জোন ০, আইআইসি, টি৬ বিপজ্জনক এলাকা
ডিভিশন ১, গ্রুপ এ বিপজ্জনক অবস্থান
• নিকটবর্তী ডিটেক্টরগুলির অবস্থান
জোন ০, আইআইসি, টি৪ ০৬ বিপজ্জনক এলাকা যদি উপযুক্তভাবে প্রত্যয়িত হয়
ডিভিশন ১, গ্রুপ এ বিপজ্জনক অবস্থান
• বিপজ্জনক এলাকার ইনপুট
নিকটবর্তী ডিটেক্টরগুলির জন্য BS EN6094756:2001 মানগুলির সাথে সামঞ্জস্যপূর্ণ ইনপুট (NAMUR)
• সেন্সরে ভোল্টেজ প্রয়োগ করা
7 থেকে 9V DC 1kΩ ±10% থেকে
• ইনপুট/আউটপুট বৈশিষ্ট্য
স্বাভাবিক পর্যায়ে
ইনপুট > 2.1mA হলে আউটপুট বন্ধ (ইনপুট সার্কিটে < 2kΩ)
ইনপুট < 1.2mA (> ইনপুট সার্কিটে 10kΩ) হলে আউটপুট খোলা থাকে
হাইস্টেরেসিসঃ 200μA (650Ω) নামমাত্র
• লাইন ত্রুটি সনাক্তকরণ (এলএফডি) (নির্বাচিত হলে)
ইউনিটের পাশের সুইচগুলির মাধ্যমে প্রতিটি চ্যানেলের জন্য ব্যবহারকারী-নির্বাচিত। লাইন ত্রুটিগুলি প্রতিটি চ্যানেলের জন্য একটি এলইডি দ্বারা নির্দেশিত হয়।
ওপেন সার্কিট অ্যালার্ম চালু যদি < 50μA
ওপেন সার্কিট অ্যালার্ম বন্ধ যদি ইন > 250μA
রিন < 100Ω হলে শর্ট সার্কিট অ্যালার্ম চালু
রিন > 360Ω হলে শর্ট সার্কিট অ্যালার্ম বন্ধ
দ্রষ্টব্যঃ এলএফডি ডিভাইসটি একটি যোগাযোগ ইনপুট সহ ব্যবহার করার সময় প্রতিরোধকগুলি লাগানো আবশ্যক
সুইচ সহ সিরিজে 500Ω থেকে 1kΩ
সুইচ সঙ্গে সমান্তরাল 20kΩ থেকে 25kΩ
• ফেজ বিপরীত
প্রতিটি চ্যানেলের জন্য স্বতন্ত্র, ব্যবহারকারীর দ্বারা নির্বাচনযোগ্য
• নিরাপদ এলাকার আউটপুট
লজিক্যাল সার্কিটগুলির সাথে সামঞ্জস্যপূর্ণ ভাসমান সলিড-স্টেট আউটপুট
অপারেটিং ফ্রিকোয়েন্সিঃ ডিসি থেকে 500Hz
সর্বাধিক অফ-স্টেট ভোল্টেজঃ ± 35V
সর্বাধিক অফ-স্টেট ফুটো প্রবাহঃ ± 50μA
সর্বাধিক অন-স্টেট প্রতিরোধঃ 25Ω
সর্বাধিক চলমান বর্তমানঃ ± 50mA
• এলইডি নির্দেশক
সবুজঃ পাওয়ার ইঙ্গিত
হলুদঃ দুইঃ চ্যানেলের অবস্থা, যখন আউটপুট সক্রিয় থাকে
লালঃ দুইঃ এলএফডি নির্দেশ, যখন লাইন ত্রুটি সনাক্ত করা হয়
• সর্বাধিক বর্তমান খরচ
30mA 24V এ
• ইউনিটের মধ্যে শক্তি অপচয়
0.65W সাধারণত 24V এ, 10mA লোড সহ
0.78W সর্বোচ্চ. 50mA লোড সঙ্গে
• নিরাপত্তা বর্ণনা (প্রতিটি চ্যানেল)
ইউ_o=১০.৫ ভোল্ট আই_o=১৪ এমএ পি_o= ৩৭ এমডব্লিউ ইউ_m= ২৫৩ ভোল্ট আরএমএস অথবা ডিসি
