MTL5511 MTL ইনস্ট্রুমেন্টস সুইচ প্রক্সিমিটি ডিটেক্টর ইন্টারফেস 10ms সর্বোচ্চ

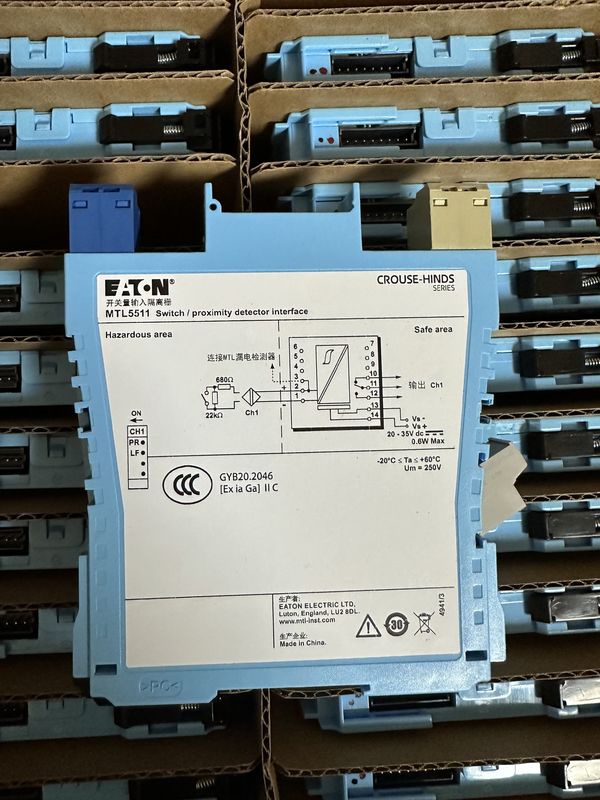

MTL5511 MTL ইনস্ট্রুমেন্টস সুইচ/প্রক্সিমিটি ডিটেক্টর ইন্টারফেস

MTL5511 একটি নিরাপদ এলাকায় লোড একটি সুইচ বা একটি বিপজ্জনক এলাকায় অবস্থিত proximity ডিটেক্টর দ্বারা নিয়ন্ত্রিত করা সম্ভব করে তোলে।
বা ক্ষেত্রের তারের মধ্যে শর্ট সার্কিট অবস্থা লাইনফ্যাল্ট-ডিটেকশন (এলএফডি) সুবিধা দ্বারা সনাক্ত করা হয় এবং মডিউলের উপরেও নির্দেশিত হয়।চ্যানেলের জন্য ফেজ বিপরীত মডিউল পাশের একটি সুইচ দ্বারা নির্বাচিত হয় এবং আউটপুট পরিবর্তন রিলে পরিচিতি দ্বারা সরবরাহ করা হয়.

স্পেসিফিকেশন
সাধারণ স্পেসিফিকেশন দেখুন

• চ্যানেলের সংখ্যা
এক
• সুইচগুলির অবস্থান
জোন ০, আইআইসি, টি৬ বিপজ্জনক এলাকা
ডিভিশন ১, গ্রুপ এ বিপজ্জনক অবস্থান
• ঘনিষ্ঠতা ডিটেক্টরের অবস্থান
জোন ০, আইআইসি, টি৪ ০৬ বিপজ্জনক এলাকা যদি উপযুক্তভাবে প্রত্যয়িত হয়
ডিভিশন ১, গ্রুপ এ বিপজ্জনক অবস্থান
• বিপজ্জনক এলাকার ইনপুট
নিকটবর্তী ডিটেক্টরগুলির জন্য BS EN6094756:2001 মানগুলির সাথে সামঞ্জস্যপূর্ণ ইনপুট (NAMUR)
• সেন্সরে ভোল্টেজ প্রয়োগ করা
7 থেকে 9V DC 1kΩ ±10% থেকে
• ইনপুট/আউটপুট বৈশিষ্ট্য
স্বাভাবিক পর্যায়ে
ইনপুট > 2.1mA হলে আউটপুট বন্ধ (ইনপুট সার্কিটে < 2kΩ)
ইনপুট < 1.2mA (> ইনপুট সার্কিটে 10kΩ) হলে আউটপুট খোলা থাকে
হাইস্টেরেসিসঃ 200μA (650Ω) নামমাত্র
• লাইন ত্রুটি সনাক্তকরণ (এলএফডি) (নির্বাচিত হলে)
ইউনিটের পাশের সুইচগুলির মাধ্যমে ব্যবহারকারী-নির্বাচিত। একটি লাইন ত্রুটি একটি এলইডি দ্বারা নির্দেশিত হয়। একটি চ্যানেল আউটপুট রিলে একটি LED- র দ্বারা নির্দেশিত হয়।
ইনপুট লাইন ত্রুটি সনাক্ত করা হয়।
ওপেন সার্কিট অ্যালার্ম চালু যদি < 50μA
ওপেন সার্কিট অ্যালার্ম বন্ধ যদি ইন > 250μA
রিন < 100Ω হলে শর্ট সার্কিট অ্যালার্ম চালু
রিন > 360Ω হলে শর্ট সার্কিট অ্যালার্ম বন্ধ
দ্রষ্টব্যঃ এলএফডি ডিভাইসটি একটি যোগাযোগ ইনপুট সহ ব্যবহার করার সময় প্রতিরোধকগুলি লাগানো আবশ্যক
সুইচ সহ সিরিজে 500Ω থেকে 1kΩ
সুইচ সঙ্গে সমান্তরাল 20kΩ থেকে 25kΩ
• নিরাপদ এলাকার আউটপুট
একক মেরু রিলে পরিবর্তন যোগাযোগ সঙ্গে
দ্রষ্টব্যঃ প্রতিক্রিয়াশীল লোডগুলিকে যথাযথভাবে দমন করা উচিত
• রিলে বৈশিষ্ট্য
প্রতিক্রিয়া সময়ঃ সর্বোচ্চ ১০ এমএস
যোগাযোগের রেটিং ((নিরাপদ এলাকা): 50V ac, 2A, cosØ >0.7,
40V DC, 2A, প্রতিরোধী লোড
যোগাযোগের রেটিং ((জোন ২): ৩৫ ভোল্ট, ২ এ, ১০০ ভিএ

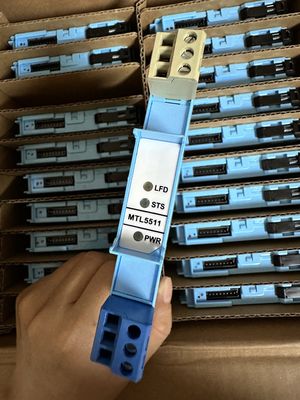

• এলইডি নির্দেশক
সবুজঃ পাওয়ার ইঙ্গিত
হলুদঃ চ্যানেলের অবস্থা, যখন আউটপুট শক্তিযুক্ত হয় তখন চালু থাকে
লালঃ লাইন ত্রুটি সনাক্ত করার সময় এলএফডি নির্দেশ করে
• সর্বাধিক বর্তমান খরচ
25mA 24V এ
• ইউনিটের মধ্যে শক্তি অপচয়
0.6W 24V এ
• নিরাপত্তা বর্ণনা (প্রতিটি চ্যানেল)
ইউ_o=১০.৫ ভোল্ট আই_o=১৪ এমএ পি_o= ৩৭ এমডব্লিউ ইউ_m= ২৫৩ ভোল্ট আরএমএস অথবা ডিসি
