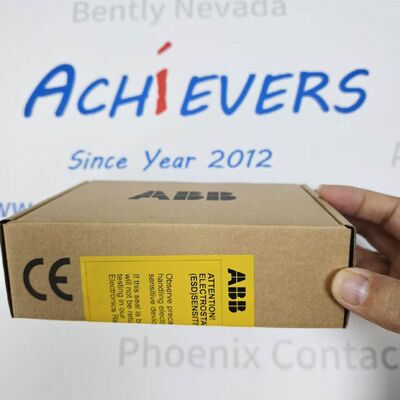

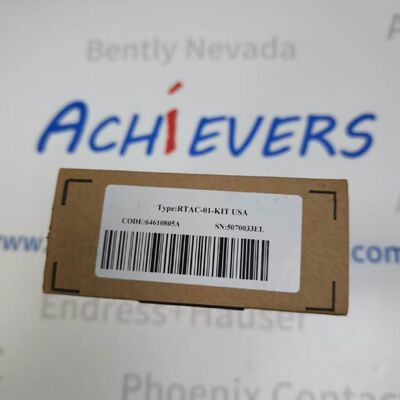

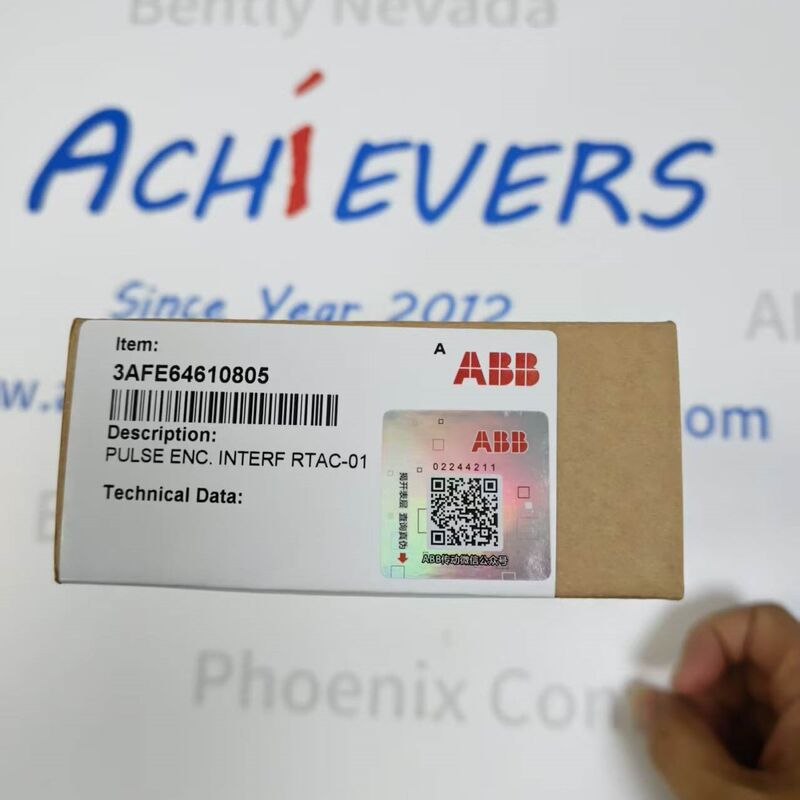

ABB RTAC-01-KIT পালস এনকোডার ইন্টারফেস কিট
বর্ণনা:
প্রস্তুতকারক:এবিবি
পণ্য নম্বর: RTAC-01-KIT
https://www.achievers-automation.comআরো পণ্য
এন্টারপ্রাইজের জন্য নির্ভরযোগ্য শিল্প উপাদান সোর্সিং
এই শিল্প অটোমেশন উপাদানটি এন্টারপ্রাইজ সংগ্রহের জন্য সরবরাহ করা হয়। মেড-টু-অর্ডার এবং ফরোয়ার্ড ডেলিভারি সমর্থিত, প্রতি অনুসন্ধানে উদ্ধৃত মূল্যের সাথে।
সোর্সিং ঝুঁকি কমাতে, অর্ডার প্লেসমেন্টের আগে মডেল নিশ্চিতকরণ, শর্ত স্পষ্টকরণ এবং লিড টাইম অনুমানের জন্য সমর্থন সহ প্রতিটি অর্ডার পৃথকভাবে পরিচালনা করা হয়। অংশীদারদের প্রত্যাশা পরিচালনা করতে এবং আত্মবিশ্বাসের সাথে লেনদেন সম্পূর্ণ করতে সহায়তা করার জন্য স্পষ্ট উদ্ধৃতি শর্তাবলী এবং ধারাবাহিক যোগাযোগ প্রদান করা হয়। প্রয়োজনে অতিরিক্ত যাচাই বা স্পষ্টীকরণ উপলব্ধ, পেশাদার সংগ্রহ এবং দীর্ঘমেয়াদী সহযোগিতা সমর্থন করে।
AB RTAC-01-KIT হল একটি কারখানা-প্রত্যয়িত পালস এনকোডার ইন্টারফেস ফিল্ড কিট যা একচেটিয়াভাবে AB ACS800 এবং DCS800 সিরিজের শিল্প পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভের জন্য তৈরি করা হয়েছে। এই AB RTAC-01-KIT হার্ডওয়্যার কিটটি একটি ডেডিকেটেড RTAC-01 সিগন্যাল প্রসেসিং বোর্ড, টার্মিনাল সংযোগকারী এবং মাউন্টিং আনুষাঙ্গিকগুলিকে সংহত করে, উচ্চ-নির্ভুলতা গতি এবং গতি নিয়ন্ত্রণ ব্যবস্থার জন্য অবস্থান বন্ধ-লুপ প্রতিক্রিয়া প্রদান করে।
বিস্তারিত:
| স্পেসিফিকেশন আইটেম |
প্রযুক্তিগত পরামিতি |
স্ট্যান্ডার্ড এবং কার্যকরী মন্তব্য |
| সম্পূর্ণ মডেল SKU |
RTAC-01-KIT |
AB অফিসিয়াল বিকল্প কিট অংশ নম্বর |
| ব্র্যান্ড |
AB (ABB বিদ্যুতায়ন বিভাগ) |
শিল্প কম ভোল্টেজ এবং ড্রাইভ ব্র্যান্ড |
| এনকোডার সিগন্যাল চ্যানেল |
CH A, CH B, CH Z (3-ফেজ পালস ইনপুট) |
90° ফেজ শিফট A/B, শূন্য-সূচক Z পালস |
| সমর্থিত এনকোডার সংকেত প্রকার |
ডিফারেনশিয়াল RS-422 / একক-এন্ডেড পুশ-পুল / ওপেন কালেক্টর |
ইউনিভার্সাল ইনক্রিমেন্টাল এনকোডার সামঞ্জস্য |
| সর্বোচ্চ ইনপুট পালস ফ্রিকোয়েন্সি |
200 kHz |
উচ্চ গতির গতি প্রতিক্রিয়া সমর্থন |
| নির্বাচনযোগ্য এনকোডার সরবরাহ ভোল্টেজ |
15 ভিডিসি ±10% / 24 ভিডিসি ±10% |
ভোল্টেজ নির্বাচনের জন্য X1 টার্মিনালের জাম্পার সুইচ |
| সর্বোচ্চ এনকোডার আউটপুট পাওয়ার |
5 W (শর্ট-সার্কিট প্রুফ) |
অন্তর্নির্মিত overcurrent সুরক্ষা সার্কিট |
| মডিউল অপারেটিং বর্তমান ড্র |
55 mA (ড্রাইভ অভ্যন্তরীণ 24 V বাস থেকে) |
সীমিত ড্রাইভ বিকল্প স্লট পাওয়ার বাজেট দখল করে |
| সিগন্যাল আইসোলেশন রেটিং |
1.5 কেভি এসি, 1 মিনিট বিচ্ছিন্নতা পরীক্ষা |
এনকোডার এবং ড্রাইভ লজিকের মধ্যে গ্যালভানিক বিচ্ছিন্নতা |
| গতি প্রতিক্রিয়া সঠিকতা |
50 পিপিএম |
উচ্চ-নির্ভুল অবস্থানের জন্য নিম্ন প্রবাহ |
| সর্বাধিক এনকোডার তারের দৈর্ঘ্য |
300 মিটার (ডিফারেনশিয়াল) / 200 মি (একক শেষ) / 100 মি (ওপেন কালেক্টর) |
এনকোডার তারের ধরন অনুসারে দূরত্ব পরিবর্তিত হয় |
| সংকেত লজিক থ্রেশহোল্ড (15V সরবরাহ) |
লজিক 1 >7.6 V, লজিক 0 <5 V |
গোলমালের বিরুদ্ধে স্থিতিশীল সংকেত সনাক্তকরণ |
| স্পেসিফিকেশন আইটেম |
প্রযুক্তিগত পরামিতি |
ইনস্টলেশন এবং পরিবেশগত মন্তব্য |
| সামগ্রিক নেট মাত্রা (W × D × H) |
62 মিমি × 34 মিমি × 95 মিমি |
ড্রাইভ অভ্যন্তরীণ মাউন্ট করার জন্য কমপ্যাক্ট প্লাগ-ইন স্লট ডিজাইন |
| সম্পূর্ণ RTAC-01-KIT এর নেট ওজন |
0.25 কেজি |
লাইটওয়েট PCB + শিখা-retardant প্লাস্টিকের হাউজিং |
| মাউন্টিং পদ্ধতি |
ড্রাইভ স্লট 1 / স্লট 2 এ সরাসরি প্লাগ-ইন করুন৷ |
কোন অতিরিক্ত DIN রেলের প্রয়োজন নেই, এমবেডেড ইনস্টলেশন |
| টার্মিনাল সংযোগের ধরন |
স্ক্রু ক্ল্যাম্প টার্মিনাল ব্লক (X1 পাওয়ার, X2 সংকেত) |
টুল-মুক্ত তারের রক্ষণাবেক্ষণ |
| সুরক্ষা গ্রেড (ইনস্টল করা) |
IP20 |
ড্রাইভ ক্যাবিনেটের ভিতরে আঙুল-নিরাপদ টার্মিনাল বিচ্ছিন্নতা |
| পরিবেষ্টিত তাপমাত্রা অপারেটিং |
-25 °C ~ +70 °C |
ক্রমাগত সম্পূর্ণ লোড অপারেশন derating ছাড়া |
| স্টোরেজ তাপমাত্রা পরিসীমা |
-40 °C ~ +85 °C |
গুদাম এবং ট্রানজিট তাপমাত্রা সহনশীলতা |
| কাজের উচ্চতা (কোন বর্তমান ডিরেটিং নেই) |
≤ 2000 মি |
2000 মিটারের উপরে উচ্চতা ডিরেটিং প্রয়োজন |
| ডায়গনিস্টিক সূচক |
CHA সবুজ LED, CHB সবুজ LED, WD/INIT হলুদ LED |
রিয়েল-টাইম চ্যানেল এবং মডিউল স্থিতি নির্ণয় |
| হাউজিং উপাদান |
শিখা retardant থার্মোপ্লাস্টিক পিসি |
চাপ প্রতিরোধের, বিরোধী পক্বতা শিল্প গ্রেড উপাদান |
| স্ট্যান্ডার্ড কমপ্লায়েন্স |
IEC 61800, CE মার্ক, UL স্বীকৃত |
গ্লোবাল ইন্ডাস্ট্রিয়াল অটোমেশন সার্টিফিকেশন |
ব্র্যান্ড
ABB গ্রুপ একটি সুইডিশ-সুইস বহুজাতিক বৈদ্যুতিক প্রকৌশল কর্পোরেশন। সুইজারল্যান্ডে ABB লিমিটেড হিসাবে অন্তর্ভুক্ত, এবং জুরিখে সদর দফতর, এটি স্টকহোম, সুইডেনের Nasdaq নর্ডিক এক্সচেঞ্জ এবং জুরিখের SIX সুইস এক্সচেঞ্জে দ্বৈত তালিকাভুক্ত। 2020 সালের ফরচুন গ্লোবাল 500 তালিকায় ABB 340 তম স্থানে ছিল এবং 24 বছর ধরে একটি বৈশ্বিক Fortune 500 কোম্পানি ছিল।
কোম্পানির পরিচিতি:
অর্জনকারী অটোমেশনলিমিটেডের ইন্ডাস্ট্রিয়াল অটোমেশনের বাজারে 10 বছরেরও বেশি অভিজ্ঞতা রয়েছে, ফ্যাক্টরি সিল করা প্রোব, সেন্সর, ডিসিএস, আইসোলেটর ব্যারিয়ার, এইচএমআই, পিএলসি, অ্যাডাপ্টার, প্রোফিবাস সংযোগকারী এবং বেন্টলি নেভাডা হিসাবে ব্র্যান্ডগুলি থেকে তারের পুনঃবিক্রয় করার ক্ষেত্রে বিশেষ।E+H,MTL, AB, Pepperl+Fuchs,ইয়োকোগাওয়া,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM ইত্যাদি। আপনার যদি কোন অনুরোধ থাকে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না।
নীচে আমরা বিগত 14 বছরে যে শীর্ষ ব্র্যান্ডগুলি পরিচালনা করেছি:
অর্জনকারীদের FAQ
প্রশ্ন: পণ্যগুলি কি প্রকৃত OEM ইউনিট?
উত্তর: এই আইটেমগুলিকে অচিভার্স অটোমেশন লিমিটেড দ্বারা প্রত্যয়িত করা হয়েছে যে প্রকৃত OEM ইউনিট OEM বা স্বাধীন তৃতীয় পক্ষের চ্যানেলের মাধ্যমে প্রাপ্ত।
প্রশ্ন: আপনি কীভাবে চালানের ব্যবস্থা করবেন?
উত্তর: আমরা আপনার অনুরোধের ভিত্তিতে চালানের ব্যবস্থা করতে পারি। আমরা ফরোয়াডারকে সহযোগিতা করেছি যারা FedEx, DHL, TNT এর মাধ্যমে ভাল দামের মাধ্যমে চালানের ব্যবস্থা করতে পারে।
প্রশ্ন: পণ্যের ওয়ারেন্টি কি?
উত্তর: এক বছরের ওয়ারেন্টি।
