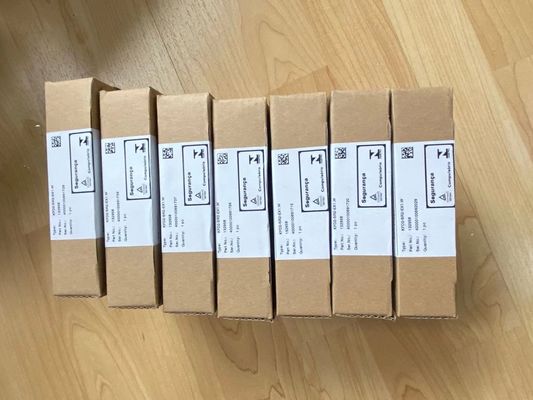

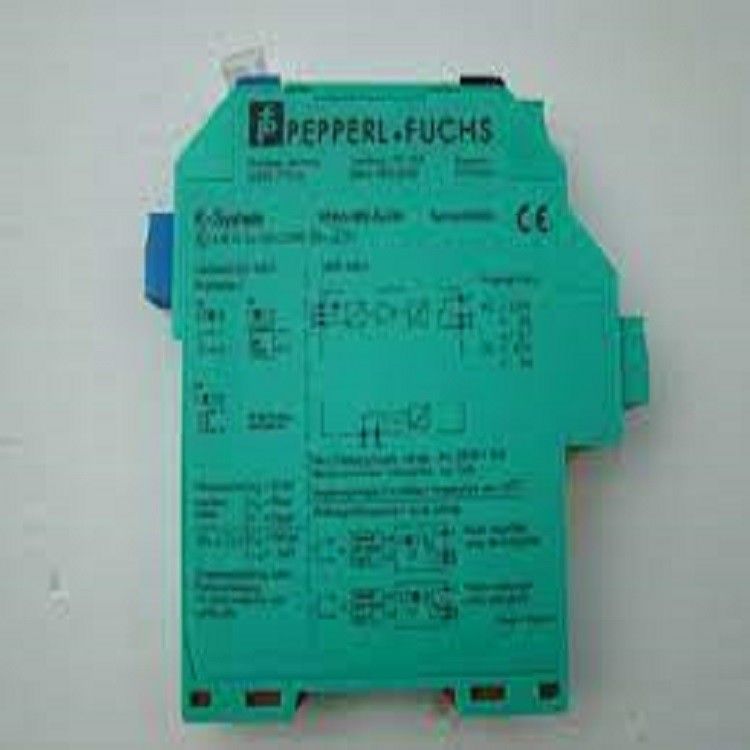

KFD2-SR2-EX1.W PEPPERL FUCHS বিচ্ছিন্ন বাধা

পণ্যের বিবরণঃ
প্রস্তুতকারক: Pepperl+Fuchs
পণ্য নং : KFD2-SR2-EX1.W
পণ্যের ধরনঃ ট্রান্সফরমার বিচ্ছিন্ন বাধা

বৈশিষ্ট্যঃ

• এক-চ্যানেল বিচ্ছিন্ন বাধা
• 24 ভি ডিসি সরবরাহ (পাওয়ার রেল)
• শুকনো যোগাযোগ বা NAMUR ইনপুট
• রিলে যোগাযোগ আউটপুট
• লাইন ত্রুটি সনাক্তকরণ (এলএফডি)
• বিপরীতমুখী অপারেশন মোড
• IEC/EN 61508 অনুসারে SIL 2 (SC 3) পর্যন্ত

ফাংশন

এই বিচ্ছিন্ন বাধা অভ্যন্তরীণ নিরাপত্তা অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়।

ডিভাইসটি NAMUR সেন্সর বা শুকনো পরিচিতি থেকে বিপজ্জনক এলাকা থেকে বিপজ্জনক এলাকায় ডিজিটাল সংকেত স্থানান্তর করে।

ঘনিষ্ঠতা সেন্সর বা যান্ত্রিক যোগাযোগ একটি রিলে যোগাযোগ আউটপুট জন্য নিয়ন্ত্রণ সাইড লোড নিয়ন্ত্রণ করে। ডিভাইস আউটপুট অবস্থা পরিবর্তন যখন ইনপুট সংকেত অবস্থা পরিবর্তন।

সুইচগুলির মাধ্যমে অপারেশন মোডটি বিপরীত হতে পারে এবং লাইন ত্রুটি সনাক্তকরণ বন্ধ করা যেতে পারে।

একটি ত্রুটির অবস্থায়, রিলেটি তার ডি-এনার্জিযুক্ত অবস্থায় ফিরে আসে এবং LEDs NAMUR NE 44 অনুযায়ী ত্রুটি নির্দেশ করে।

যদি ডিভাইসটি পাওয়ার রেলের মাধ্যমে চালিত হয়, তবে একটি সমষ্টিগত ত্রুটি বার্তা উপলব্ধ।

প্রযুক্তিগত তথ্য

1সাধারণ বৈশিষ্ট্য

সিগন্যালের ধরনঃ ডিজিটাল ইনপুট

2. কার্যকরী নিরাপত্তা সংক্রান্ত পরামিতি

নিরাপত্তা সততা স্তর (SIL): এসআইএল ২

পদ্ধতিগত সক্ষমতা (এসসি): এস সি ৩

3সরবরাহ

সংযোগঃ পাওয়ার রেল বা টার্মিনাল 14+, 15-

নামমাত্র ভোল্টেজঃ 19... 30 ভোল্ট DC

রিপল: ≤ ১০%

নামমাত্র বর্তমানঃ ≤ ৩৫ এমএ

শক্তি অপচয়ঃ ≤ 0.7 W

বিদ্যুৎ খরচঃ ≤ 0.7 W

4ইনপুট

সংযোগ দিকঃ মাঠের পাশ

সংযোগঃ টার্মিনাল ১+, ২+, ৩

নামমাত্র মানঃ EN 60947-5-6 (NAMUR) অনুসারে

ওপেন সার্কিট ভোল্টেজ/শর্ট সার্কিট বর্তমানঃ প্রায় ৮ ভোল্ট ডিসি / প্রায় ৮ এমএ

স্যুইচিং পয়েন্ট/স্যুইচিং হিস্টেরেসিসঃ 1.২.২.১ এমএ / প্রায় ০.২ এমএ

লাইন ত্রুটি সনাক্তকরণঃ ভাঙ্গন I ≤ 0.1 mA, শর্ট সার্কিট I > 6 mA

পলস/পাউজ অনুপাতঃ মিনিট ২০ এমএস / মিনিট ২০ এমএস

5. আউটপুট

সংযোগ দিকঃ নিয়ন্ত্রণ পাশ

সংযোগঃ টার্মিনাল ৭, ৮, ৯

আউটপুটঃ সিগন্যাল রিলে

যোগাযোগের লোডিংঃ 250 ভোল্ট এসি/2 এ/কোস φ > 075; ১২৬.৫ ভোল্ট এসি/৪ এ/কোস φ > ০75; 40 ভোল্ট ডিসি/2 একটি প্রতিরোধী লোড

ন্যূনতম সুইচ বর্তমানঃ ২ এমএ / ২৪ ভোল্ট ডিসি

জ্বালানি/জ্বালানি বন্ধ বিলম্বঃ প্রায় ২০ এমএস / প্রায় ২০ এমএস

যান্ত্রিক জীবনকালঃ 10⁷স্যুইচিং চক্র

সমষ্টিগত ত্রুটি বার্তাঃ পাওয়ার রেল

6স্থানান্তর বৈশিষ্ট্য

স্যুইচিং ফ্রিকোয়েন্সিঃ < ১০ হার্জ

7গ্যালভানিক বিচ্ছিন্নতা

ইনপুট/আউটপুটঃ IEC/EN 61010-1 অনুযায়ী শক্তিশালী বিচ্ছিন্নতা, নামমাত্র বিচ্ছিন্নতা ভোল্টেজ 300 V_এফ

ইনপুট/পাওয়ার সাপ্লাইঃ IEC/EN 61010-1 অনুযায়ী শক্তিশালী বিচ্ছিন্নতা, নামমাত্র বিচ্ছিন্নতা ভোল্টেজ 300_ভেফ

আউটপুট/পাওয়ার সাপ্লাইঃ IEC/EN 61010-1 অনুযায়ী শক্তিশালী বিচ্ছিন্নতা, নামমাত্র বিচ্ছিন্নতা ভোল্টেজ 300 V_এফ

8. সূচক/সেটিংস

প্রদর্শন উপাদানঃ এলইডি

নিয়ন্ত্রণ উপাদানঃ ডিআইপি সুইচ

কনফিগারেশনঃ ডিআইপি সুইচ দিয়ে

লেবেলিংঃ সামনের দিকে লেবেল করার জায়গা

9. সম্মতি

ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যতাঃ NE 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018

সুরক্ষার মাত্রাঃ আইইসি ৬০৫২৯ঃ১৯৮৯+এ১ঃ১৯৯৯+এ২ঃ2013

কার্যকরী নিরাপত্তাঃ IEC/EN 61508:2010

ইনপুটঃ EN 60947-5-6:2000

10. পরিবেশগত অবস্থা

পরিবেশে তাপমাত্রাঃ -৪০... ৭০ ডিগ্রি সেলসিয়াস (৪০... ১৫৮ ডিগ্রি ফারেনহাইট)

11যান্ত্রিক বিশেষ উল্লেখ

সুরক্ষার মাত্রাঃ আইপি ২০

সংযোগঃ স্ক্রু টার্মিনাল

ভর: প্রায় ১৫০ গ্রাম

মাত্রা: 20 x 119 x 115 মিমি (0.8 x 4.7 x 4.5 ইঞ্চি) (W x H x D), হাউজিং টাইপ B2

উচ্চতা: ১১৯ মিমি

প্রস্থঃ ২০ মিমি

গভীরতা: ১১৫ মিমি

মাউন্টঃ EN 60715 অনুযায়ী 35 মিমি DIN মাউন্ট রেলের উপরঃ2001
