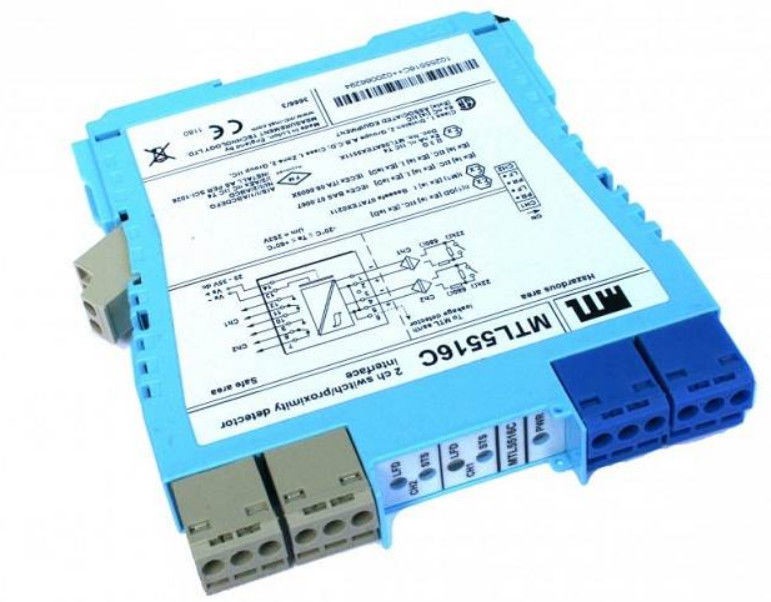

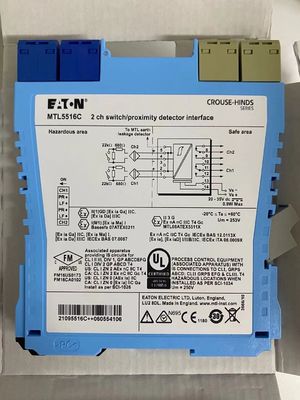

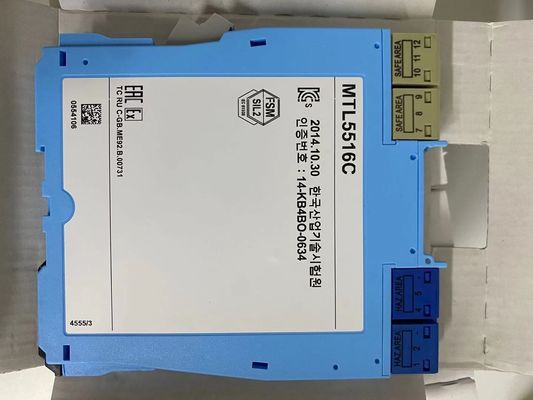

MTL5516C সুইচ সান্নিধ্য ডিটেক্টর ইন্টারফেস NAMUR ইনপুট, রিলে আউটপুট

MTL5516C MTL ইনস্ট্রুমেন্টস সুইচ/প্রক্সিমিটি ডিটেক্টর ইন্টারফেস

MTL5516/C একটি সুইচ দ্বারা দুটি নিরাপদ এলাকা লোড নিয়ন্ত্রণ করতে সক্ষম
বা বিপদজনক এলাকায় অবস্থিত নিকটবর্তী ডিটেক্টর.
বা ক্ষেত্রের তারের মধ্যে শর্ট সার্কিট অবস্থা লাইনফ্যাল্ট-ডিটেকশন (এলএফডি) সুবিধা দ্বারা সনাক্ত করা হয় এবং মডিউলের উপরেও নির্দেশিত হয়।
প্রতিটি চ্যানেলের জন্য ফেজ বিপরীত একটি সুইচ দ্বারা নির্বাচন করা হয়
মডিউল এবং আউটপুট পরিবর্তন রিলে যোগাযোগ দ্বারা সরবরাহ করা হয়।
উভয় ক্ষেত্রের সার্কিট মধ্যে সার্কিট.

স্পেসিফিকেশন
সাধারণ স্পেসিফিকেশন দেখুন

• চ্যানেলের সংখ্যা
দুই
• সুইচগুলির অবস্থান
জোন ০, আইআইসি, টি৬ বিপজ্জনক এলাকা
ডিভিশন ১, গ্রুপ এ বিপজ্জনক অবস্থান
• ঘনিষ্ঠতা ডিটেক্টরের অবস্থান
জোন ০, আইআইসি, টি৪ ০৬ বিপজ্জনক এলাকা যদি উপযুক্তভাবে প্রত্যয়িত হয়
ডিভিশন ১, গ্রুপ এ বিপজ্জনক অবস্থান
• বিপজ্জনক এলাকার ইনপুট
নিকটবর্তী ডিটেক্টরগুলির জন্য BS EN6094756:2001 মানগুলির সাথে সামঞ্জস্যপূর্ণ ইনপুট (NAMUR)
•. সেন্সর প্রয়োগ ভোল্টেজ
7 থেকে 9V DC 1kΩ ±10% থেকে
• ইনপুট/আউটপুট বৈশিষ্ট্য
স্বাভাবিক পর্যায়ে
ইনপুট > 2.1mA হলে আউটপুট বন্ধ (ইনপুট সার্কিটে < 2kΩ)
ইনপুট < 1.2mA (> ইনপুট সার্কিটে 10kΩ) হলে আউটপুট খোলা থাকে
হাইস্টেরেসিসঃ 200μA (650Ω) নামমাত্র
• লাইন ত্রুটি সনাক্তকরণ (এলএফডি) (নির্বাচিত হলে)
ইউনিটের পাশের সুইচগুলির মাধ্যমে ব্যবহারকারী-নির্বাচনযোগ্য। লাইন ত্রুটিগুলি প্রতিটি চ্যানেলের জন্য একটি এলইডি দ্বারা নির্দেশিত হয়। চ্যানেল আউটপুট রিলেটি
ইনপুট লাইনের ত্রুটি সনাক্ত হলে শক্তি বন্ধ করা হয়।
ওপেন সার্কিট অ্যালার্ম চালু যদি < 50μA
ওপেন সার্কিট অ্যালার্ম বন্ধ যদি ইন > 250μA
রিন < 100Ω হলে শর্ট সার্কিট অ্যালার্ম চালু
রিন > 360Ω হলে শর্ট সার্কিট অ্যালার্ম বন্ধ
দ্রষ্টব্যঃ এলএফডি ডিভাইসটি একটি যোগাযোগ ইনপুট সহ ব্যবহার করার সময় প্রতিরোধকগুলি লাগানো আবশ্যক
সুইচ সহ সিরিজে 500Ω থেকে 1kΩ
সুইচ সঙ্গে সমান্তরাল 20kΩ থেকে 25kΩ
• নিরাপদ এলাকার আউটপুট
দুইটি একক মেরু রিলে পরিবর্তন যোগাযোগ সঙ্গে
দ্রষ্টব্যঃ প্রতিক্রিয়াশীল লোডগুলিকে যথাযথভাবে দমন করা উচিত
• রিলে বৈশিষ্ট্য
প্রতিক্রিয়া সময়ঃ সর্বোচ্চ ১০ এমএস
যোগাযোগের রেটিং (নিরাপদ এলাকা):
250 ভোল্ট এসি, 2A, cosØ >0.7,
40V DC, 2A, প্রতিরোধী লোড
যোগাযোগের রেটিং ((জোন ২):35V, 2A, 100VA।
• সর্বাধিক বর্তমান খরচ
35mA 24V এ
11. ইউনিটের মধ্যে শক্তি অপচয়
0.84W 24V এ

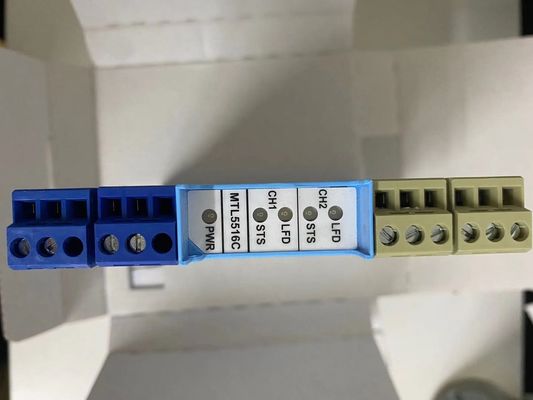

• এলইডি নির্দেশক
সবুজঃ পাওয়ার ইঙ্গিত
হলুদঃ দুইঃ চ্যানেলের অবস্থা, যখন আউটপুট শক্তিযুক্ত হয় তখন চালু থাকে
লালঃ দুইঃ এলএফডি নির্দেশ, যখন লাইন ত্রুটি সনাক্ত করা হয়
• নিরাপত্তা বর্ণনা (প্রতিটি চ্যানেল)
ইউ_o=১০.৫ ভোল্ট আই_o=১৪ এমএ পি_o=37mW Um = 253V rms অথবা dc
