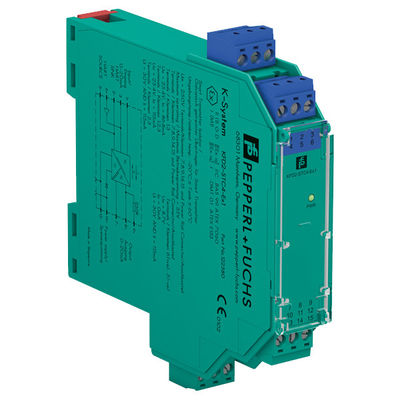

| সাধারণ বিবরণ |
| সিগন্যালের ধরন |
অ্যানালগ ইনপুট |
| কার্যকরী নিরাপত্তা সংক্রান্ত পরামিতি |
| নিরাপত্তা সততা স্তর (এসআইএল) |
এসআইএল ২ |
| পদ্ধতিগত সক্ষমতা (এসসি) |
এস সি ৩ |
| সরবরাহ |
| সংযোগ |
পাওয়ার রেল বা টার্মিনাল 14+, 15- |
| নামমাত্র ভোল্টেজ |
18... 30 ভোল্ট ডিসি |
| রিপল |
সরবরাহ সহনশীলতা মধ্যে |
| শক্তি অপচয় |
সর্বাধিক লোড এ ≤ 1 W |
| বিদ্যুৎ খরচ |
সর্বাধিক লোড এ ≤ ১.৬ W |
| ইনপুট |
| সংযোগের দিক |
মাঠের পাশ |
| সংযোগ |
টার্মিনাল ১+, ২, ৩ |
| ইনপুট সংকেত |
৪... ২০ এমএ |
| ওপেন সার্কিট ভোল্টেজ/শর্ট সার্কিট বর্তমান |
টার্মিনাল 1+, 3: 24 V / 25 mA |
| ইনপুট প্রতিরোধের |
সর্বোচ্চ ২৬৫ ওএম টার্মিনাল ২, ৩, সর্বোচ্চ ৩৩০ ওম টার্মিনাল ১+, ৩ |
| উপলব্ধ ভোল্টেজ |
20 mA এ ≥ 17 V; 4 mA এ ≥ 21 V, টার্মিনাল 1+, 3 |
| আউটপুট |
| সংযোগের দিক |
নিয়ন্ত্রণ পাশ |
| সংযোগ |
টার্মিনাল ৭+, ৮, ৯ (সিঙ্ক)
টার্মিনাল ৭, ৮+, ৯+ (উত্স)
অতিরিক্ত তথ্য দেখুন |
| লোড |
০... ৮০০ ওম |
| আউটপুট সংকেত |
৪... ২০ এমএ (ওভারলোড > ২৫ এমএ) |
| রিপল |
সর্বোচ্চ ৫০ μArms |
| বাহ্যিক সরবরাহ (লুপ) |
২... ৩০ ভোল্ট ডিসি
যদি বাহ্যিক ভোল্টেজ > 19 V হয়, তাহলে একটি লোড ≥ ((V - 19) / 0.02) Ω প্রয়োজন। V বাহ্যিক ভোল্টেজের মানকে উপস্থাপন করে।
টার্মিনাল 9 এ অভ্যন্তরীণ 250 Ω প্রতিরোধকটি লোড হিসাবে ব্যবহার করা যেতে পারে। |
| স্থানান্তর বৈশিষ্ট্য |
| বিচ্যুতি |
20 °C (68 °F), 4... 20 mA এ
≤ 10 μA including calibration, linearity, hysteresis, loads and fluctuations of supply voltage ≤ 10 μA including calibration, linearity, hysteresis, loads and fluctuations of supply voltage ≤ 10 μA including calibration, linearity, hysteresis, load and fluctuations of supply voltage |
| |
পরিবেষ্টিত তাপমাত্রার প্রভাব |
≤ 0.25 μA/K |
| ফ্রিকোয়েন্সি রেঞ্জ |
ক্ষেত্রের পাশ থেকে কন্ট্রোল সাইডেঃ 0.5 ভোল্টের সাথে ব্যান্ডউইথপিপিসিগন্যাল ০... ৭.৫ কিলোহার্টজ (-৩ ডিবি)
কন্ট্রোল সাইড ফীল্ড সাইডেঃ ব্যান্ডউইথ 0.5 ভোল্টপিপিসিগন্যাল ০.৩... ৭.৫ কিলোহার্টজ (-৩ ডিবি) |
| নিষ্পত্তি সময় |
২০০ মাইক্রো সেকেন্ড |
| উত্থান/পতনের সময় |
১০০ μs |
| গ্যালভানিক বিচ্ছিন্নতা |
| আউটপুট/পাওয়ার সাপ্লাই |
কার্যকরী বিচ্ছিন্নতা, নামমাত্র বিচ্ছিন্নতা ভোল্টেজ 50 ভি এসি |
| সূচক/সেটিংস |
| প্রদর্শন উপাদান |
এলইডি |
| লেবেলিং |
সামনের দিকে লেবেল করার জায়গা |
| নির্দেশিকা সম্মতি |
| বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য |
|
| |
নির্দেশিকা ২০১৪/৩০/ইইউ |
EN 61326-1:2013 (শিল্পক্ষেত্র) |
| সামঞ্জস্য |
| বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্য |
NE 21:2012
EN 61326-3-2:2008 |
| সুরক্ষার মাত্রা |
আইইসি ৬০৫২৯ঃ2001 |
| বৈদ্যুতিক শক থেকে সুরক্ষা |
ইউএল ৬১০১০-১ঃ2012 |
| পরিবেশগত অবস্থা |
| পরিবেশে তাপমাত্রা |
-২০... ৬০ ডিগ্রি সেলসিয়াস (-৪... ১৪০ ডিগ্রি ফারেনহাইট)
70 °C (158 °F) পর্যন্ত পরিবেষ্টিত তাপমাত্রা পরিসীমা প্রসারিত, প্রয়োজনীয় মাউন্ট অবস্থার জন্য ম্যানুয়াল পড়ুন |
| যান্ত্রিক বৈশিষ্ট্য |
| সুরক্ষার মাত্রা |
আইপি ২০ |
| সংযোগ |
স্ক্রু টার্মিনাল |
| ভর |
প্রায় ২০০ গ্রাম |
| মাত্রা |
20 x 124 x 115 মিমি (0.8 x 4.9 x 4.5 ইঞ্চি) (W x H x D), হাউজিং টাইপ B2 |
| |
উচ্চতা |
১২৪ মিমি |
| |
প্রস্থ |
২০ মিমি |
| |
গভীরতা |
১১৫ মিমি |
| মাউন্ট |
EN 60715 অনুযায়ী 35 মিমি DIN মাউন্ট রেলের উপরঃ2001 |
| বিপজ্জনক এলাকায় প্রয়োগের জন্য তথ্য |
| ইইউ টাইপ পরীক্ষার শংসাপত্র |
CML 17 ATEX 2029X |
| |
চিহ্নিতকরণ |
 II (1) G [Ex ia Ga] IIC
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] I |
| |
ইনপুট |
[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I |
| সরবরাহ |
|
| |
সর্বোচ্চ নিরাপদ ভোল্টেজ |
250 ভোল্ট (সতর্কতা! নামমাত্র ভোল্টেজ কম হতে পারে।) |
| সরঞ্জাম |
টার্মিনাল 1+, 3- |
| |
ভোল্টেজ |
27.২ ভোল্ট |
| |
বর্তমান |
৯৩ এমএ |
| |
শক্তি |
৬৩৩ এমডব্লিউ |
| |
অভ্যন্তরীণ ধারণক্ষমতা |
৫ এনএফ |
| |
অভ্যন্তরীণ ইন্ডাক্ট্যান্স |
০ এমএইচ |
| সরঞ্জাম |
টার্মিনাল ২, ৩ |
| |
ভোল্টেজ |
৩০ ভোল্ট |
| |
বর্তমান |
১১৫ এমএ |
| |
শক্তি |
১ ওয়াট |
| |
ভোল্টেজ |
২ ভোল্ট |
| |
বর্তমান |
8.5 এমএ |
| |
শক্তি |
1.1 এমডব্লিউ |
| সরঞ্জাম |
টার্মিনাল 1+, 2 / 3- |
| |
ভোল্টেজ |
27.২ ভোল্ট |
| |
বর্তমান |
১১৫ এমএ |
| |
শক্তি |
৭৮২ এমডব্লিউ |
| |
অভ্যন্তরীণ ধারণক্ষমতা |
৫ এনএফ |
| |
অভ্যন্তরীণ ইন্ডাক্ট্যান্স |
০ এমএইচ |
| আউটপুট |
|
| |
সর্বোচ্চ নিরাপদ ভোল্টেজ |
250 ভোল্ট (সতর্কতা! নামমাত্র ভোল্টেজ কম হতে পারে।) |
| সার্টিফিকেট |
CML 17 ATEX 3028X |
| |
চিহ্নিতকরণ |
II 3G Ex ec IIC টি 4 জি সি |
| গ্যালভানিক বিচ্ছিন্নতা |
|
| |
ইনপুট/আউটপুট |
নিরাপদ বৈদ্যুতিক বিচ্ছিন্নতা IEC/EN 60079-11:2007, ভোল্টেজের সর্বোচ্চ মান ৩৭৫ ভোল্ট |
| |
ইনপুট/পাওয়ার সাপ্লাই |
নিরাপদ বৈদ্যুতিক বিচ্ছিন্নতা IEC/EN 60079-11:2007, ভোল্টেজের সর্বোচ্চ মান ৩৭৫ ভোল্ট |
| নির্দেশিকা সম্মতি |
|
| |
নির্দেশিকা ২০১৪/৩৪/ইইউ |
EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012 |
| আন্তর্জাতিক অনুমোদন |
| ইউএল অনুমোদন |
E106378 |
| |
কন্ট্রোল ডায়াগ্রাম |
116-0439 (cULus) |
| আইইসিইএক্স অনুমোদন |
|
| |
আইইসিইএক্স শংসাপত্র |
IECEx CML 17.0015X |
| |
আইইসিইএক্স চিহ্নিতকরণ |
[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
এক্স আই সি টি 4 জি সি |
