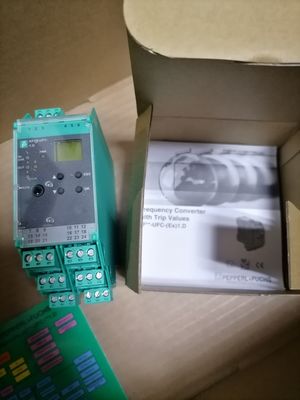

1সাধারণ বৈশিষ্ট্য
সিগন্যালের ধরনঃ ডিজিটাল ইনপুট
2. কার্যকরী নিরাপত্তা সংক্রান্ত পরামিতি
নিরাপত্তা সততা স্তর (SIL): এসআইএল ২
3সরবরাহ
সংযোগঃ টার্মিনাল ২৩, ২৪
নামমাত্র ভোল্টেজঃ ২০... ৯০ ভোল্ট ডিসি / ৪৮... ২৫৩ ভোল্ট এসি ৫০... ৬০ হার্জ
শক্তি অপচয়/শক্তি খরচঃ ≤ ২ ওয়াট; ২.৫ ভিএ / ২.২ ওয়াট; ৩ ভিএ
4. ইন্টারফেস
প্রোগ্রামিং ইন্টারফেসঃ প্রোগ্রামিং সকেট
5ইনপুট
সংযোগ দিকঃ মাঠের পাশ
সংযোগঃ ইনপুট I: 2-ক্যার সেন্সরঃ টার্মিনাল 1+, 3-তিন-ক্যার সেন্সরঃ টার্মিনাল 1+, 2- এবং 3
ইনপুট II: টার্মিনাল 13+, 14 স্টার্ট-আপ ওভাররাইড;
ইনপুট I: ২ বা ৩-ক্যারিয়ার সেন্সর, সেন্সর EN 60947-5-6 (NAMUR) অনুসারে অথবা যান্ত্রিক যোগাযোগ
ওপেন সার্কিট ভোল্টেজ/শর্ট সার্কিট বর্তমানঃ 22 ভি / 40 এমএ
ইনপুট প্রতিরোধঃ 4.7 কেওএম
স্যুইচিং পয়েন্ট/স্যুইচিং হিস্টেরেসিসঃ লজিক ১ঃ > ২.৫ এমএ; লজিক ০ঃ < ১.৯ এমএ
পালস সময়কালঃ > ৫০ μs
ইনপুট ফ্রিকোয়েন্সিঃ 0.001... 10000 হার্জ
লাইন ত্রুটি সনাক্তকরণঃ ভাঙ্গন I ≤ 0.15 mA; শর্ট সার্কিট I > 4 mA
ইনপুট II: স্টার্টআপ ওভাররাইডঃ 1... 1000 সেকেন্ড, 1 সেকেন্ডের ধাপে নিয়মিত
সক্রিয়/প্যাসিভঃ আই > ৪ এমএ (মিনিট ১০০ এমএ) / আই < ১.৫ এমএ
ওপেন সার্কিট ভোল্টেজ/শর্ট সার্কিট বর্তমানঃ ১৮ ভোল্ট / ৫ এমএ
6. আউটপুট
সংযোগ দিকঃ নিয়ন্ত্রণ পাশ
সংযোগঃ আউটপুট I: টার্মিনাল 10, 11, 12
আউটপুট II: টার্মিনাল 16, 17, 18
আউটপুট III: টার্মিনাল 19+, 20-
আউটপুট IV: টার্মিনাল 8+, 7-
আউটপুট I, II: সিগন্যাল, রিলে
যোগাযোগের লোডিংঃ 250 ভি এসি / 2 এ / cos φ ≥ 0.7 ; 40 ভি ডিসি / 2 এ
যান্ত্রিক জীবনকালঃ 5 x 107 সুইচিং চক্র
জ্বালানি/জ্বালানি বন্ধ বিলম্বঃ প্রায় ২০ এমএস / প্রায় ২০ এমএস
আউটপুট III: বৈদ্যুতিন আউটপুট, প্যাসিভ
যোগাযোগের লোডিংঃ ৪০ ভোল্ট ডিসি
সিগন্যালের মাত্রাঃ 1-সিগন্যালঃ (L+) -2.5 V (50 mA, শর্ট সার্কিট/ওভারলোড প্রুফ)
০-সিগন্যালঃ ব্লকড আউটপুট (অফ-স্টেট বর্তমান ≤ 10 μA)
আউটপুট IV: অ্যানালগ
বর্তমান পরিসীমাঃ 0... 20 mA অথবা 4... 20 mA
ওপেন লুপ ভোল্টেজঃ সর্বোচ্চ ২৪ ভি ডিসি
লোডঃ সর্বোচ্চ ৬৫০ ওম
ত্রুটি সংকেতঃ ডাউনস্কেল I ≤ 3.6 mA, আপস্কেল ≥ 21.5 mA (NAMUR NE43 অনুসারে)
7. সূচক/সেটিংস
প্রদর্শন উপাদানঃ এলইডি, প্রদর্শন
নিয়ন্ত্রণ উপাদানঃ কন্ট্রোল প্যানেল
কনফিগারেশনঃ অপারেটিং বোতামের মাধ্যমে
PACTware এর মাধ্যমে
লেবেলিংঃ সামনের দিকে লেবেল করার জায়গা
8. সম্মতি
ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যতাঃ NE 21:2006
সুরক্ষার মাত্রাঃ আইইসি ৬০৫২৯ঃ2001
9. পরিবেশগত অবস্থা
পরিবেশে তাপমাত্রাঃ -২০... ৬০ ডিগ্রি সেলসিয়াস (-৪... ১৪০ ডিগ্রি ফারেনহাইট)

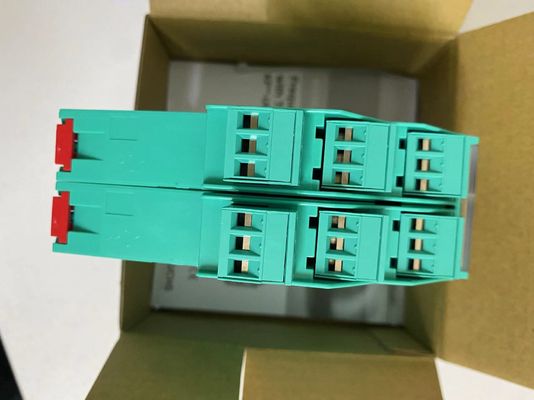

10যান্ত্রিক বিশেষ উল্লেখ
সুরক্ষার মাত্রাঃ আইপি ২০
সংযোগঃ স্ক্রু টার্মিনাল
ভর: ৩০০ গ্রাম
মাত্রা: 40 x 119 x 115 মিমি (1.6 x 4.7 x 4.5 ইঞ্চি) (W x H x D), হাউজিং টাইপ C2
উচ্চতা: ১১৯ মিমি
প্রস্থঃ ৪০ মিমি
গভীরতা: ১১৫ মিমি
মাউন্টঃ EN 60715 অনুযায়ী 35 মিমি DIN মাউন্ট রেলের উপরঃ2001
